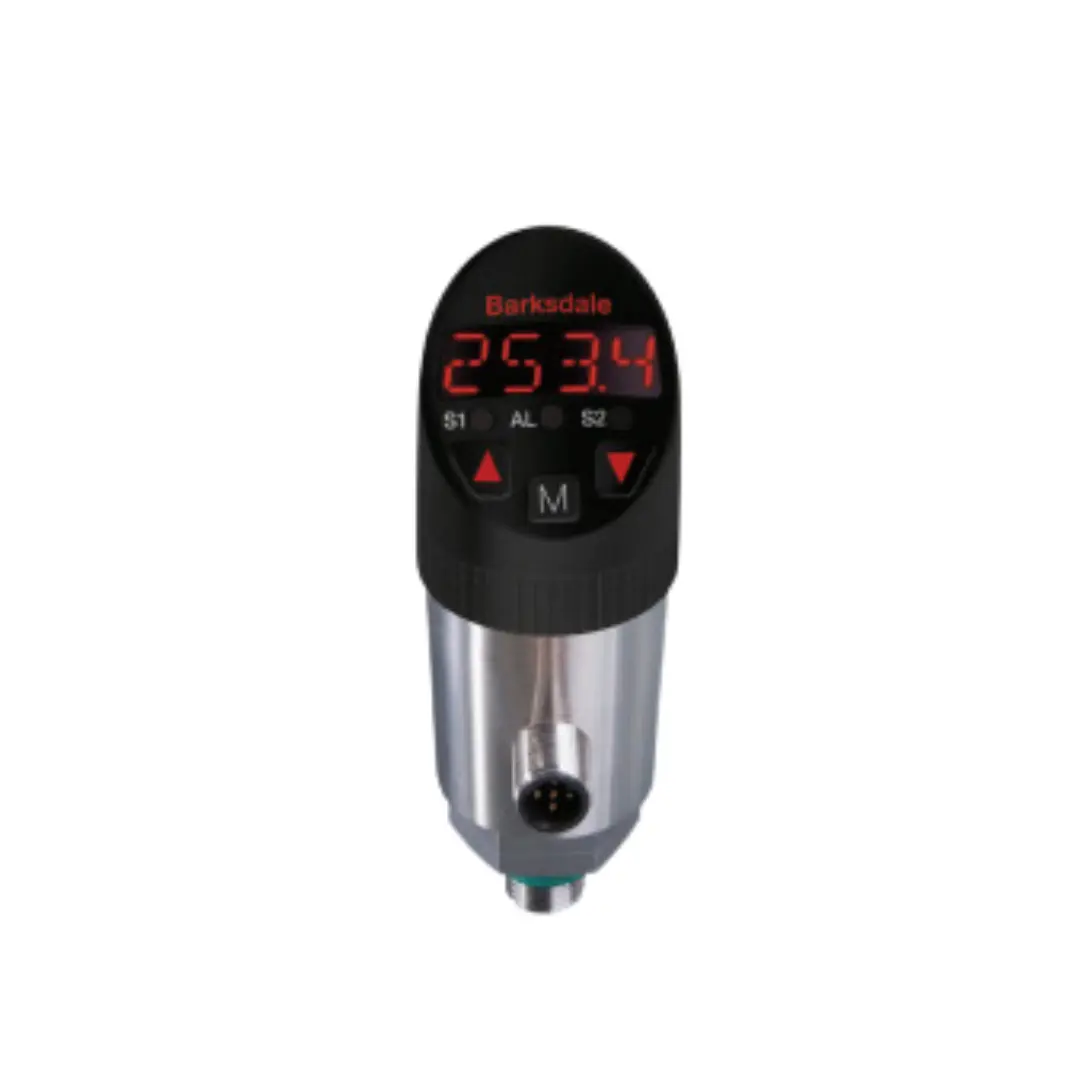

Датчик низкого и высокого давления Barksdale BPS3000
Описание:
Электронный датчик с диапазоном измерений давления от 0...-1 бар до 0...600 бар. BPS3000 с IO-Link сочетает в себе основные преимущества Barksdale в области технического опыта и возможностей настройки продукции с перспективным протоколом связи IO-Link, поддерживающим Индустрию 4.0, одну из ключевых концепций мирового промышленного рынка. Электронные двойные реле давления Barksdale BPS3000 объединяют три отдельных компонента (двойное реле давления, датчик давления и цифровой манометр) в одном компактном корпусе.
Датчик доступен в нескольких конфигурациях выходов, включая комбинации: 1) одиночного или двойного реле давления, 2) дополнительного аналогового выхода (4–20 мА или 0–10 В) и 3) дополнительного цифрового выхода (протокол связи IO-Link). ). Уставки и зона нечувствительности легко настраиваются с помощью удобного меню, в котором можно установить гистерезис до 125 % диапазона измерения. Выходы аналоговых преобразователей масштабируются от 25% до 100% полного регулируемого диапазона. BPS3000 оснащен легко читаемым 4-значным 14-сегментным светодиодным дисплеем под углом, который можно поворачивать на 320°. Благодаря возможности инверсии блоки BPS3000 можно устанавливать в перевернутом положении без ущерба для читаемости.
BPS3000 — идеальное решение для применений, требующих точного контроля давления, гибкости и чрезвычайно длительного срока службы, в гидравлических и пневматических системах, контроле процесса смазки, охлаждения.
Характеристики:
Диапазон регулировки: от 0...-1 бар до 0...600 бар
Чувствительный элемент: керамический датчик, опционально пьезорезистивный датчик
Детали, вступающие в контакт с технологической средой: нержавеющая сталь 1.4301, латунь
MS58
Корпус электроники: нержавеющая сталь V2A, PA / PC
Уплотнительные материалы: FKM, EPDM
Элементы управления: 3 кнопки быстрого реагирования
Система защиты: IP65, IP67
Класс защиты: III
Электрическое подключение: штекер M12 x 1, 4-контактный/5-контактный (в зависимости от выходного кода)
Размер: 110 х 41 мм (без штекерного разъема)
Вес: ок. 200 г
Аналого-цифровой преобразователь:
Разрешение: 12 бит (4096 шагов на интервал измерения)
Скорость сканирования: 1000/с
Ошибка линейности: < ± 0,5 % v. f. с. при +25 °С
Влияние температуры: TC zero < ±0,2 % FSO / 10K
Диапазон термопары < ±0,3 % FSO / 10K
Диапазон компенсации: -10°C... +70°C
Повторяемость: ±0,1%
Максимальная температура:
Средняя - от -25 °С до +100 °С
Электроника - от -10 °С до +70 °С
Хранилище от -30 °С до +80 °С
Электропитание: 15...32 В постоянного тока, защита от обратной полярности (SELV, PELV)
Цифровой дисплей: 4-значный 14-сегментный светодиодный дисплей, красный, высота цифр 9 мм
Индикация ошибок: красный светодиод и буквенно-цифровой дисплей
Потребляемая мощность: ок. 50 мА (без нагрузки)
Аналоговый выход:
Текущий выход: 4...20 мА
Нагрузка: макс. RI = (Ub-12В)/20 мА, RI = 600 Ом при Ub = 24 В постоянного тока
Скорость сканирования: 2 мс
Выходное напряжение: 0...10 В постоянного тока
Рейтинг: макс. 10 мА
Диапазон регулировки: 25 %... 100 % ф. с.
Транзисторные коммутационные выходы / IO-Link:
Функция переключения: нормально открытый/нормально закрытый, стандартный/оконный режим и регулируемая функция диагностики
Диапазон регулировки для точки переключения и гистерезис: 0 %... 125 % ф. с.
Частота переключения: макс. 100 Гц
Нагрузка: макс. 500 мА, защита от короткого замыкания, IO-Link: макс. 250 мА
Задержка: 0,0 с... 50 с, регулируемая
Индикация(и) состояния: светодиод(ы), цвет красный
Интерфейс: IO-Link
Тип передачи: COM2 (38,4 кбод)
Версия IO-Link: 1.1.
Стандарт SDCI: IEC 61131-9
Профили: Умный датчик
Режим SIO: да
Тип устройства: Класс А
Переменная данных процесса: 1.
Канал двоичных данных: 2.
Мин. время цикла процесса (мс): 2.5
Идентификатор устройства: 0x011...
Ударопрочность: DIN EN 60028-2-27 50 г (11 мс)
Виброустойчивость: DIN EN 60028-2-26 20 г (10...2000 Гц)
