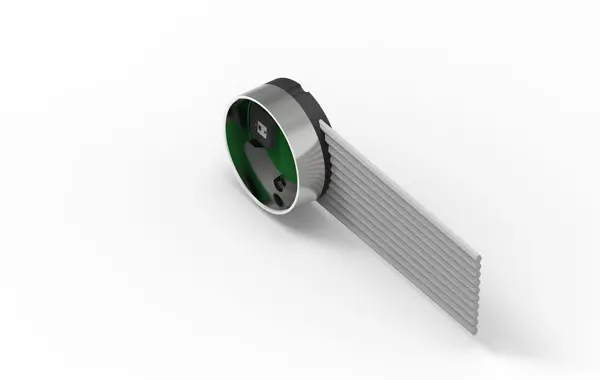

Энкодер Maxon ENC 16 RIO, 16384 отсчетов на оборот, 3-канальный, с линейным драйвером RS 422 575829
Артикул: 575829
Страна изготовления: Германия
Производитель: MAXON
Энкодеры: Инкрементальные энкодеры
Описание:
Энкодеры maxon RIO отличаются прочной конструкцией и высоким качеством сигнала. RIO — это оптический 3-канальный кодер высокого разрешения с линейным драйвером в соотв. с RS422. Разрешение до 65 536 отсчетов за оборот может быть запрограммировано на заводе. Разгрузка кабеля от натяжения и прочная общая конструкция делают его отличным выбором для высокоточного управления положением и скоростью.
Характеристики:
Счет за ход 16384
Количество каналов 3
Линейный драйвер RS422
Макс. длина корпуса энкодера 7 мм
Макс. электрическая скорость 10000 об/мин
Макс. механическая скорость 40000 об/мин
Напряжение питания В пост.см. 5,0 В ± 10,0%
Выходной сигнал ОВОС РС 422
Выходной сигнал Инкрементальный
Используемая драйвером логика Дифференциал, EIA RS 422
Макс. угловое ускорение 1000000 рад/с²
Выходной ток на канал -20...20 мА
Время нарастания сигнала 5 нс
Условия измерения времени нарастания сигнала РЛ= 100 Ом
Время спада сигнала 5 нс
Условия измерения времени спада сигнала РЛ= 100 Ом
Мин. продолжительность состояния 40 нс
Направление вращения A перед B CW
Индексная позиция Низкий и B низкий
Индекс синхронизирован с AB Да
Типичное потребление тока в состоянии покоя 125 мА
Макс. момент инерции кодового колеса 1,2 гсм²
Рабочая Температура -40...+100 °С
Ориентация выхода энкодера на фланце двигателя 0°
ПРОДУКТ
Масса 15 г
