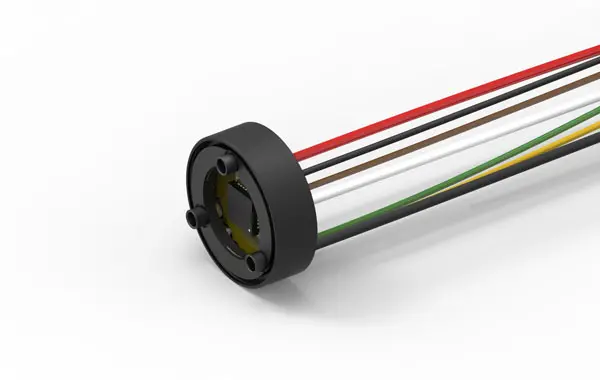

Энкодер Maxon ENX 16 EASY INT Absolute, с интерфейсом SSI
Описание:
Абсолютные энкодеры maxon ENX отличаются прочной конструкцией и высоким качеством сигнала. ENX EASY Absolute — это однооборотный абсолютный энкодер с 4096 шагами на оборот для интерфейсов SSI или BiSS-C. Сигнальные протоколы SSI или BiSS-C могут быть запрограммированы на заводе.
Характеристики:
Шагов за ход 4096
Разрешение 12 бит, один оборот
Макс. длина корпуса энкодера -1 мм
Макс. электрическая скорость 200000 об/мин
Макс. механическая скорость 200000 об/мин
Кодирование данных серый симметричный
Мин. тактовая частота 0,04 МГц
Макс. тактовая частота 4 МГц
Тайм-аут 20 нас
Напряжение питания В пост.см. 5,0 В ± 10,0%
Выходной сигнал КМОП
Выходной сигнал Абсолютный SSI
Выходной ток на канал -20...20 мА
Время нарастания сигнала 60 нс
Условия измерения времени нарастания сигнала CL=25пФ, RL=1кОм
Время спада сигнала 60 нс
Условия измерения времени спада сигнала CL=25пФ, RL=1кОм
Направление вращения положительный счет CW
Типичное потребление тока в состоянии покоя 22 мА
Макс. момент инерции кодового колеса 0,005 гсм²
Рабочая Температура -40...+125 °С
Ориентация выхода энкодера на фланце двигателя 0°
