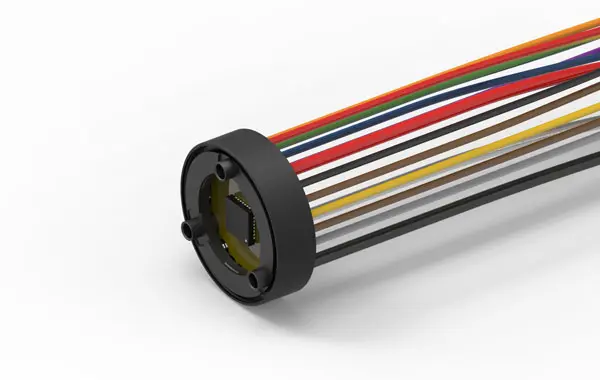

Энкодер Maxon ENX 22 EASY INT, 1-1024 отсчета за оборот, 3-канальный дифференциальный
Описание:
Кодеры maxon ENX отличаются прочной конструкцией и высоким качеством сигнала. ENX EASY INT — это стерилизуемый 3-канальный энкодер с линейным драйвером в соотв. с RS422. Разрешение до 1024 отсчетов за оборот может быть запрограммировано на заводе. Сеть защиты от электростатического разряда, защита от натяжения кабеля и прочная общая конструкция серии ENX делают ее отличным выбором для высокоточного управления положением и скоростью.
Характеристики:
Счет за ход 512
Количество каналов 3
Линейный драйвер RS422
Макс. длина корпуса энкодера -1,5 мм
Макс. электрическая скорость 200000 об/мин
Макс. механическая скорость 200000 об/мин
ТЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение питания, Вcc 5,0 В ± 10,0%
Выходной сигнал ОВОС РС 422
Выходной сигнал ИНК + КОММ
Используемая драйвером логика Дифференциал, EIA RS 422
Выходной ток на канал -20...20 мА
Время нарастания сигнала 60 нс
Условия измерения времени нарастания сигнала CL=25пФ, RL=1кОм
Время спада сигнала 60 нс
Условия измерения времени спада сигнала CL=25пФ, RL=1кОм
Мин. продолжительность состояния 62 нс
Направление вращения A перед B CW
Индексная позиция Низкий & Дуть
Индекс синхронизирован с AB Да
Типичное потребление тока в состоянии покоя 22 мА
Макс. момент инерции кодового колеса 0,005 гсм²
Рабочая Температура -40...+125 °С
Ориентация выхода энкодера на фланце двигателя 0°
ПРОДУКТ
Масса 5 г
