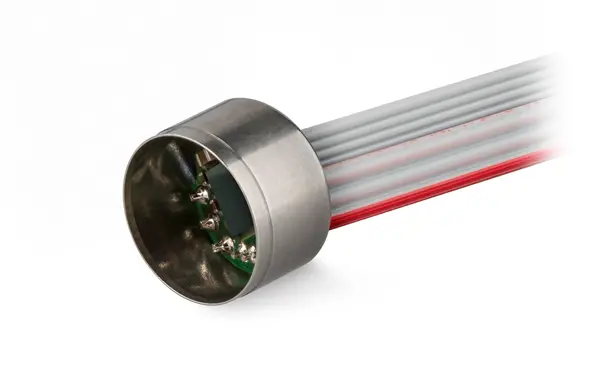

Энкодер Maxon ENX 8 EASY Absolute, с интерфейсом SSI и сигналами коммутации двигателя ENX8EASY04
Артикул: ENX8EASY04
Страна изготовления: Германия
Производитель: MAXON
Энкодеры: Абсолютные многооборотные энкодеры
Описание:
Высокоточные энкодеры ENX 8 EASY обеспечивает высокое качество сигнала и высокий уровень интеграции с двигателем. Могут быть запрограммированы различные протоколы: 3-канальный дифференциальный, абсолютный энкодер (SSI или BiSS-C) и сигналы коммутации. Доступны различные материалы и длины кабелей.
Характеристики:
Шагов за ход 4096
Разрешение 12 бит, один оборот
Макс. длина корпуса энкодера 0 мм
Макс. электрическая скорость 120000 об/мин
Макс. механическая скорость 80000 об/мин
ТЕХНИЧЕСКИЕ ДАННЫЕ
Кодирование данных серый симметричный
Мин. тактовая частота 0,04 МГц
Макс. тактовая частота 4 МГц
Тайм-аут 16 нас
Напряжение питания, Вcc 5,0 В ± 10,0%
Выходной сигнал КМОП
Выходной сигнал Абсолютный SSI + сигнал коммутации
Используемая драйвером логика КМОП
Выходной ток на канал -20...20 мА
Время нарастания сигнала 50 нс
Условия измерения времени нарастания сигнала CL=25пФ, RL=1кОм
Время спада сигнала 50 нс
Условия измерения времени спада сигнала CL=25пФ, RL=1кОм
Мин. продолжительность состояния 500 нс
Направление вращения положительный счет CW
Типичное потребление тока в состоянии покоя 17 мА
Макс. момент инерции кодового колеса 0,0015 гсм²
Рабочая Температура -20...+100 °С
Ориентация выхода энкодера на фланце двигателя 0°
ПРОДУКТ
Масса 5 г
