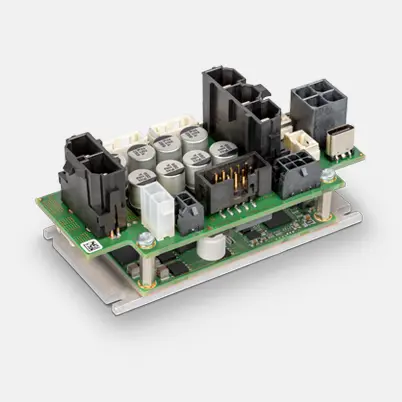

Сервоконтроллер Maxon ESCON2 Compact 60/30, 4-квадрантный для двигателей постоянного тока/EC, 30 А, 10–60 В постоянного тока
Описание:
ESCON2 Compact 60/30 — это динамический, готовый к подключению 4-квадрантный сервоконтроллер с ШИМ. Подходит для эффективного управления коллекторными двигателями постоянного тока и бесщеточными EC-двигателями (BLDC) с датчиками Холла и/или энкодерами мощностью до 1800 Вт/3600 Вт.
Характеристики:
Рабочее напряжение, Вcc (мин.): 10 В
Рабочее напряжение, Вcc (макс.) : 60 В
Напряжение питания логики, Вc (мин.) опционально: 10 В
Напряжение питания логики, Вc (макс.) опционально: 60 В
Макс. выходное напряжение (коэффициент * Вcc): 0,95
Макс. выходной ток Iмакс: 60 А
Макс. время пикового выходного тока Imax: 4 с
Постоянный выходной ток Icont: 30 А
Тактовая частота ШИМ силового каскада: 50 кГц
Частота дискретизации ПИ-регулятора тока: 50 кГц
ПИ-регулятор скорости с частотой дискретизации: 10 кГц
Макс. эффективность: 98 %
Макс. скорость (постоянный ток): 120000 об/мин
Макс. скорость (EC; 1 пара полюсов) синусоидальная коммутация: 120000 об/мин
Встроенный дроссель двигателя на каждую фазу: 0,47 мкГн
Масса: 128 г
Размер (длина): 93,5 мм
Размер (ширина): 46 мм
Размер (высота): 41 мм
Монтаж: крепежные отверстия для винтов М3
