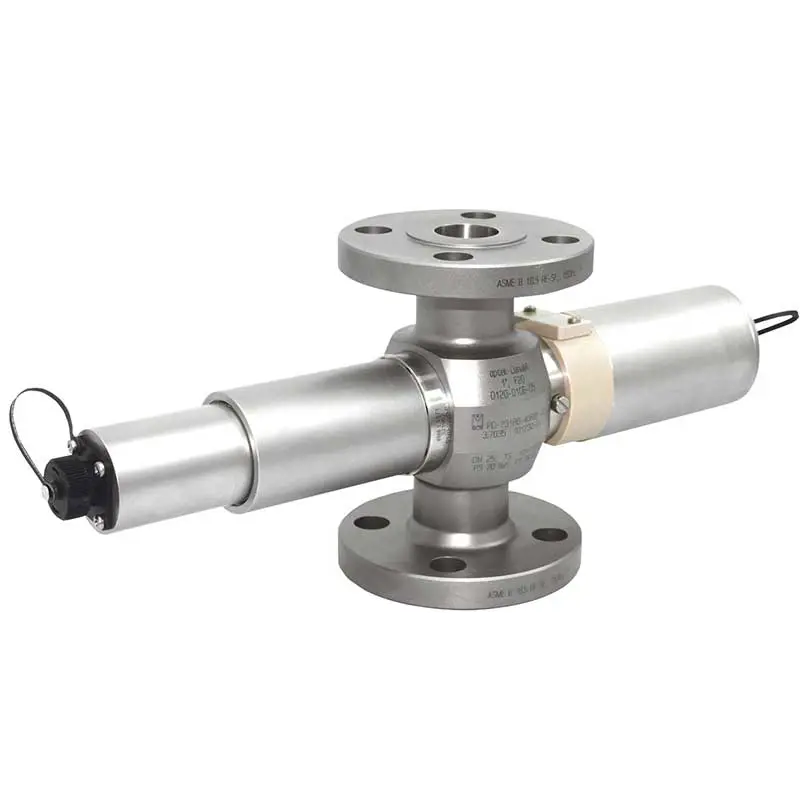

Датчик цвета OPTEK AF26
Описание:
Модель AF26 представляет собой высокоточный датчик цвета, используемый в различных отраслях промышленности. Он предназначен для использования в технологических трубопроводах и обеспечивает точные измерения концентрации с высоким уровнем воспроизводимости, линейности и разрешения.
Модульная конструкция датчика обеспечивает максимальную гибкость при адаптации к различным потребностям процесса. Варианты включают электрополированные корпуса датчиков, исполнение для опасных мест (взрывобезопасность), химически стойкие материалы (сапфировые окошки, титан, сплав «Хастеллой» и т.д.), а также версии для высоких температур и давлений.
Характеристики:
Принцип измерения: 2 канала: поглощение света;
Длина волны измерения: 385/430, 385/550, 385/620, 400/550, 400/620, 420/700, 430/525, 430/620, 430/700, 460/620, 470/620, 470/700, 525/620, 525/700, 550/800, 620/800, 660/750, 670/550, 670/750, 1000/800;
Детектор(-ы): 2 кремниевых фотодиода (герметично закрытых);
Диапазон измерений: Любой диапазон измерений от 0-0,05 до 3 CU (зависит от используемого фильтра);
Оптическая длина пути: 1-1000 мм;
Калибровка: CU (единицы концентрации), Калибровка для конкретного применения;
Источник света: Специальная вольфрамовая лампа накаливания, питание 5,0 В постоянного тока, 970 мА;
Разрешение: < ± 0,05 % от соответствующего диапазона измерений;
Воспроизводимость измерений: < ± 0,5 % от соответствующего диапазона измерений (рассеянный свет: < ± 0,3 %);
Линейность: < ± 1 % от соответствующего диапазона измерений (зависит от конкретного применения);
Защита: Все оптические детали имеют класс защиты IP65 или выше;
Материал: Нержавеющая сталь 1.4435 (SS 316L), 1.4539 (904 L), 1.4571 (SS 316Ti), 1.4462 (318 LN), титановый сплав 3.7035 (Grade 2), сплав «Хастеллой» 2.4602 (C22), пластик TFM™ 4215;
Размер линии: От 1/8 до 6 дюймов (от DN 6 до DN 150);
Технологическое подключение: Фланцы (ASME, DIN, EN, JIS), хомуты (TC, ISO, DIN), внутренняя резьба (NPT, DIN), санитарно-техническая резьба (DIN 11851), патрубки (DIN, ISO, OD), DIN 11864-1/-2/-3 (DIN, ISO, OD), Varivent (DIN, IPS, OD);
Технологическое давление: От 0 - 100 бар (0 - 1450 фунтов на кв. дюйм);
Окошки: 1-Pyrex®, 2-сапфир, 3-биотехнологический сапфир;
Прокладки окошек: Силикон (FDA), Viton® (FDA), EPDM / Kalrez® 6230 (FDA / USP Class VI), Kalrez® 4079;
Температура процесса: постоянная от 0 до 120°C (от 32 до 248°F); пиковая (15 мин/день) от 0 до 150°C (от 32 до 302°F);
Температура окружающей среды: работа от 0 до 40°C (от 32 до 104°F), работа от -30 до 40°C (от -22 до 104°F) с опциями HT / EX / EX-HT, транспортировка от -20 до 70°C (от -4 до 158°F);
Взрывобезопасность: нет;
Взрывобезопасность, опция EX (EN-D): Датчик во взрывобезопасной версии согласно стандарту ATEX (EN-D);
Взрывобезопасность, опция EX (FM-D): Датчик во взрывобезопасной версии согласно стандарту FM (FM-D);
Адаптер для калибровки: нет;
Адаптер для калибровки, VB: Адаптер фильтра FH03 (сторона детектора) для калибровочного фильтра, используемого для калибровки датчика;
