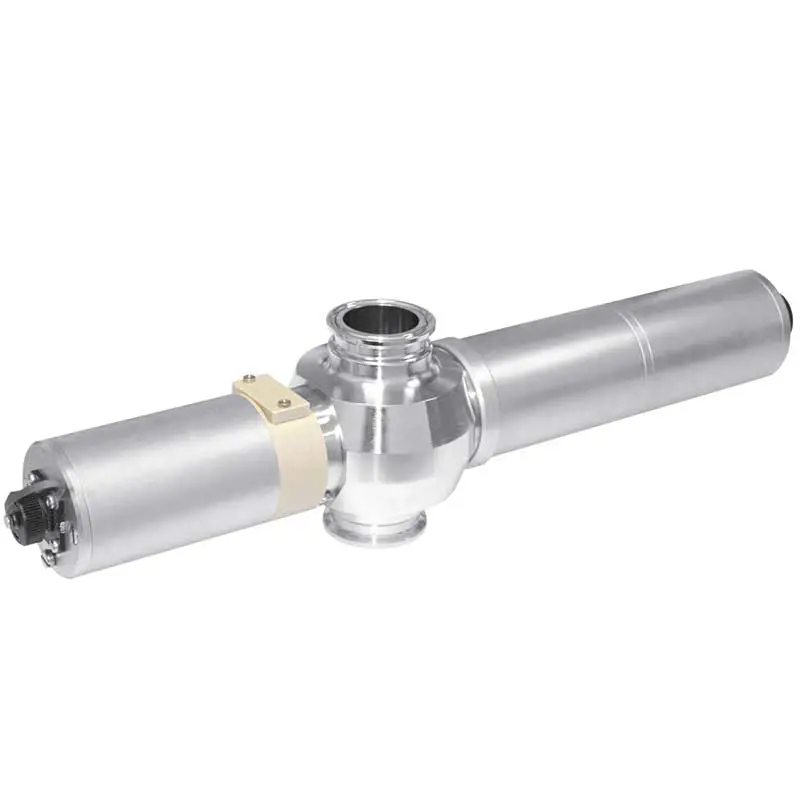

УФ-датчик OPTEK AF46
Описание:
Модель AF46 представляет собой высокоточный датчик поглощения в УФ части спектра для использования в биотехнологической и химической отраслях. Он предназначен для использования в технологических трубопроводах и обеспечивает точные измерения концентрации с высоким уровнем воспроизводимости, линейности и разрешения.
Модульная конструкция датчика обеспечивает максимальную гибкость при адаптации к различным потребностям процесса. Варианты включают электрополированные корпуса датчиков, исполнение для опасных мест(взрывобезопасность), химически стойкие материалы (сапфировые окошки, титан, сплав «Хастеллой» и т.д.), а также версии для высоких температур и давлений.
Характеристики:
Принцип измерения: 2 канала: поглощение света;
Длина волны измерения: 254-13 / 280-13, 254-13 / 313-13, 280-09 / 300-05, 280-09 / 300-13, 280-09 / 313-13, 280-13 / 300-13, 280-13 / 313-13, 290-13 / 313-13;
Детектор(-ы): 2 кремниевых фотодиода (герметично закрытых);
Эталонный детектор: 2 кремниевых фотодиода (герметично закрытых);
Диапазон измерений: Любой диапазон измерений от 0-0,05 до 2 CU (зависит от используемого фильтра и OPL);
Оптическая длина пути: 1-160 мм;
Калибровка: CU (единицы концентрации), Калибровка для конкретного применения;
Источник света: Ртутная лампа с низким давлением;
Разрешение: < ± 0,05 % от соответствующего диапазона измерений;
Воспроизводимость измерений: < ± 0,5 % от соответствующего диапазона измерений (рассеянный свет: < ± 0,3 %);
Линейность: < ± 1 % от соответствующего диапазона измерений (зависит от конкретного применения);
Защита: Все оптические детали имеют класс защиты IP65 или выше;
Материал: Нержавеющая сталь 1.4435 (SS 316L), 1.4539 (904 L), 1.4571 (SS 316Ti), 1.4462 (318 LN), титановый сплав 3.7035 (Grade 2), сплав «Хастеллой» 2.4602 (C22), пластик TFM™ 4215;
Размер линии: От 1/8 до 6 дюймов (от DN 6 до DN 150);
Технологическое подключение: Фланцы (ASME, DIN, EN, JIS), хомуты (TC, ISO, DIN), внутренняя резьба (NPT, DIN), санитарно-техническая резьба (DIN 11851), патрубки (DIN, ISO, OD), DIN 11864-1/-2/-3 (DIN, ISO, OD), Varivent (DIN, IPS, OD);
Технологическое давление: От 0 - 100 бар (0 - 1450 фунтов на кв. дюйм);
Окошки: 2-сапфир, 3-биотехнологический сапфир (не используйте Pyrex®);
Прокладки окошек: Viton® (FDA), EPDM / Kalrez® 6230 (FDA / USP Class VI), Kalrez® 4079 (не используйте силикон);
Температура процесса: постоянная от 0 до 70°C (от 32 до 158°F), пиковая (15 мин/день) от 0 до 135°C (от 32 до 275°F) или пиковая (30 мин/день) от 0 до 120°C (от 32 до 248°F)
Температура окружающей среды: работа от 0 до 40°C (от 32 до 104°F), работа от -30 до 40°C (от -22 до 104°F) с опциями HT / EX / EX-HT, транспортировка от -20 до 70°C (от -4 до 158°F);
Взрывобезопасность: нет;
Взрывобезопасность, опция EX (EN-D): Датчик во взрывобезопасной версии согласно стандарту ATEX (EN-D);
Взрывобезопасность, опция EX (FM-D): Датчик во взрывобезопасной версии согласно стандарту FM (FM-D);
Адаптер для калибровки, VB: Адаптер фильтра FH03 (сторона детектора) для калибровочного фильтра, используемого для калибровки датчика;
