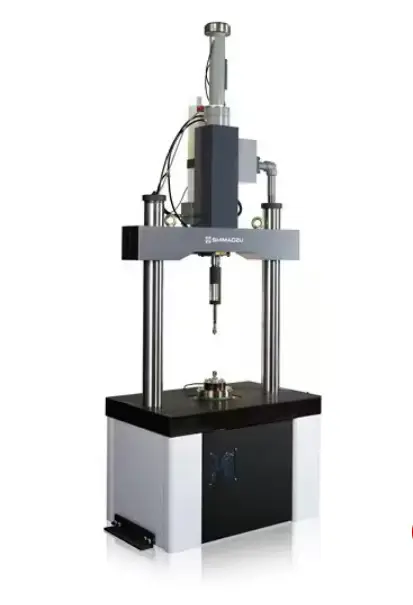

Испытательная машина SHIMADZU HITS-TX
Описание:
Высокоскоростные машины для испытаний на удар. С ростом требований к безопасности и надежности оценка динамической прочности (ударных свойств) материалов и деталей становится все более важной. Эта машина может получать такие данные, как максимальная испытательная сила, энергия и смещение, при максимальной скорости 72 км/ч (20 м/с). Доступны тип растягивающей нагрузки (HITS-TX) и тип штамповки (HITS-PX).
Сопутствующие стандарты
ISO 6603-2: 2000
ASTM-D3763-06
ISO/DIS 22183
ISO 18872
Характеристики:
Устройства безопасности: блокировочный выключатель открывания/закрывания двери. Блокировочный выключатель защитного коврика. Два переключателя запуска. Таймер запуска и т. д.
Размеры (основной испытательный блок): прибл. Ш1100 × Г700 × В2850 мм
Требования к подаче воздуха: не требуется
Требования к источнику питания: 200 В 3-фазный 6 кВА, 100 В однофазный 1,5 кВА
Среда ПК, необходимая для работы *2
Совместимая ОС: Windows 10 (японский, английский) / Объем памяти: 4 ГБ или более /
Емкость жесткого диска: 120 ГБ или более / Разрешение и цвета дисплея: 1024 × 768, 65 535 цветов /
Другое необходимое периферийное оборудование: CD-ROM / Шина расширения : Один пустой слот полноразмерной шины PCI.
Коммуникации: Порт связи RS-232C (требуется для связи с контроллерами 4875).
Программное обеспечение: программное обеспечение для высокоскоростных испытаний на удар
Контроллер: контроллер модели 4870 (специализированный для высокоскоростных испытаний на удар)
Подача гидравлического давления: модель AF-7H, 7 л/мин, с воздушным охлаждением, установлена под основным блоком.
Ударная испытательная сила: 10 кН
Ускоряющее приспособление: конический механизм ускорения
AD-конвертер: частота дискретизации: Макс. 2 МГц с разрешением 12 бит
Усилитель смещения:
Диапазон: 10%, 20%, 50% или 100% от 150 мм. Точность: в пределах 1,0% от полной шкалы. Частота отклика: постоянный ток — 10 кГц (-3 дБ).
Усилитель силы
Диапазон: 20 %, 50 % или 100 % от номинала детектора нагрузки. Точность: в пределах 1,0 % от полной шкалы. Частота отклика: постоянный ток – 100 кГц (-3 дБ).
Ход поршня: 300 мм
Диапазон настроек скорости: от 0,0001 м/с до 20 м/с *1
Максимальная скорость: 20 м/с
Вес (основной испытательный блок): прибл. 1500 кг
*1: Продолжительность одного теста должна составлять не более пяти минут.
*2: Компьютер и операционная система не входят в стандартную конфигурацию системы. Пожалуйста, приобретите их отдельно.
