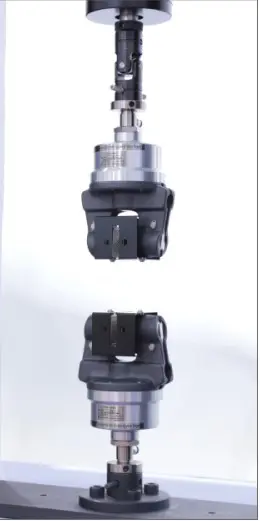

Стандартный пневматический плоский захват SHIMADZU 5 КН с односторонними поверхностями для захвата напильниками (модель PFG-5KNA)

Особенности:
Идеально подходит для тестирования резины, пластмасс, текстиля, ткани и бумаги
Преимущества включают быстрый зажим и повторяемое усилие зажима
Стандартные модели с максимальной производительностью до 10 кН (2200 фунтов-фут)
Дополнительные модели сильфонного типа с расширенным диапазоном температур до -70 °C (-94 °F) и до 200 °C (392 °F)
Выбор контроллеров захвата для автоматического открывания и закрывания торцов захвата
Варианты поверхностей захвата включают поверхности захвата для испытаний на захват и поверхности захвата с линейным контактом

Для испытания каучуков, пластмасс, эластомеров, текстиля, ткани и бумаги на растяжение в образцах различной геометрии, таких как пластины, пленки и проволока, хорошим вариантом являются пневматические плоские захваты. Быстрый зажим и воспроизводимое усилие зажима являются преимуществами пневматических плоских захватов.

Выпускается с максимальной производительностью до 10 кН (2200 фунт-фут) для стандартных наборов захватов и до 5 кН (1100 фунт-фут) для наборов захватов сильфонного типа. Основным различием между этими двумя типами пневматических плоских захватов является диапазон их рабочих температур: от -10 до 180°C (от 14 до 356°F) для стандартного комплекта, а комплект сильфонного типа выдерживает температуру от -70 до 200°C (от -94 до 392°F).

Комплекты пневматических захватов мощностью 1 кН (220 фунтов), 5 кН и 10 кН поставляются с односторонними торцами захвата с напильными зубьями, а комплекты захватов мощностью 50 Н (11,0 фунтов) поставляются с установленными плоскими торцами захвата. Доступны дополнительные варианты торцевых поверхностей захвата, включая волнистые, с прорезиненным покрытием и с высокопрочным резиновым покрытием. Более подробную информацию смотрите в документе о торцевых поверхностях пневматических плоских захватов.

Диапазон давления воздуха в этих захватах составляет от 0,2 МПа (2 кгс/см2, 29 фунтов на квадратный дюйм) до 0,7 МПа (7 кгс/см2, 102 фунта на квадратный дюйм). Для работы захватов необходим воздушный компрессор давлением 0,7 МПа (7 кгс/см2, 102 фунт/кв. дюйм). В некоторых регионах воздушный компрессор доступен в качестве дополнительного оборудования.

Открыванием и закрыванием захватов можно управлять с помощью: педального клапана, ножного переключателя с траверсой типа F, переключателя с ручным управлением, интеллектуального контроллера на моделях AG-X plus и главной панели управления на раме AGS-X 20 кН (4400 фунтов) и выше. модели вместимости.

Блок обратного клапана применим ко всем моделям серий AG-X plus, AGS-X и EZ-X и является наиболее часто используемым устройством для управления захватом. Другие опции управления захватом поставляются в соответствии с конкретными моделями и доступны в составе комплектов пневматических плоских захватов, которые включают верхнюю и нижнюю рукоятки, поверхности захвата и контроллер захвата. Пожалуйста, свяжитесь с местным представителем Shimadzu для получения информации о комплектах пневматических плоских захватов.

Кроме того, для защиты оператора доступны накладки на пальцы в зависимости от типа установленных торцов рукоятки. Для комплектов рукоятей сильфонного типа в стандартную комплектацию входят накладки на пальцы. Накладки на пальцы для стандартных комплектов рукоятей необходимо заказывать вместе с рукоятками, поскольку требуется модификация рукоятки.

Дополнительные элементы, необходимые для работы:
- Внешний воздушный компрессор на 0,7 МПа (7 кгс/см2, 102 фунт/кв. дюйм)
