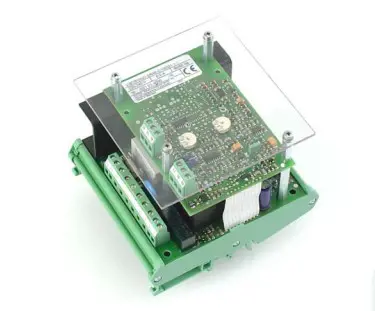

Контроллер AViTEQ SRAE-C100/01-1-1
Артикул: 23774
Страна изготовления: Германия
Описание:
Панельный монтажный блок SRAE... (IP 00): контроллер для установки в шкафу или в закрытых местах управления для монтажа на DIN-рейку.
Контролеры AViTEQ Vibtronic предназначены для управления вибрационными приводами AViTEQ. Оснащённые набором стандартных функций и специальных устройств, контроллеры могут использоваться в различных отраслях промышленности и быть адаптированными к большому диапазону условий работы.
Контроллеры VIBTRONIC ® предназначены для подачи переменного тока для управления магнитными вибраторами. Они работают по принципу регулирования напряжения (управление по фазе). Для всех стандартных напряжений в сети 50 и 60 Гц AViTEQ имеет подходящий контроллер, доступный как во встроенном, так и в корпусном исполнении. Контроллеры имеют функцию компенсации при колебаниях напряжения основного источника питания, а некоторые модели имеют ограничители, которые защищают магнитный вибратор от соударения якоря и катушки. Значение напряжения можно задать с помощью потенциометра или внешнего управляющего сигнала (0-10 В постоянного тока или 0/4-20 мА). Информацию о рабочем состоянии можно считывать со встроенного реле состояния и светодиодов.
В зависимости от модели возможна сила тока вибратора до 100 А. Аксессуары могут быть использованы для расширения функционала контроллеров - для использования с несколькими приводами или вибрационным конвейером с реверсивным управлением.
Характеристики:
Допустимые допуски составляют ± 10,0 % для сетевого напряжения и ± 0,5 % для
частота сети.
Частота колебаний устанавливается на заводе-изготовителе перед отгрузкой и не должна изменяться.
изменен заказчиком.
Частота сети: 50 или 60 Гц
Частота колебаний в сети 50 Гц сеть 6000 мин-1 (100 Гц)
Частота колебаний в сети 60 Гц сеть 7200 мин-1 (1200 Гц)
Сетевые напряжения:
(Диапазон выходного напряжения)
105...115 В (20...100 В)
220...240 В (40...210 В)
Выходной ток: 0,05...6 А
Максимальная потеря мощности в распределительном шкафу: 15 Вт
Плавный пуск 0,3 с или 1 с (может быть установлено на заводе):
Значение команды Потенциометр 10 кОм (лин),
0–10 В пост. тока, 0–20 мА, 4–20 мА (регулируемый)
Реле состояния Перекидной контакт 250 В перем. тока / 30 В пост. тока, 1,0 А
Замыкающий контакт или 24 В пост. тока, можно инвертировать
