Крепление Angst+Pfister APSOvib® H тип II 238-588-290 1221470504
Артикул: 1221470504
Страна изготовления: Швейцария
Опоры и крепления антивибрационные: Крепления антивибрационные
Описание:
Крепление APSOvib® H тип II 238-588-290 подходит для изоляции двигателей, коробок передач, коробок дифференциалов, охладителей, радиаторов, вспомогательных устройств, кабин транспортных средств, насосов и компрессоров. Элементы защищены от отрыва и рассчитаны на высокую осевую и радиальную гибкость. При комбинированном напряжении жесткость пружины изменяется.
Характеристики:
Материал эластомера: натуральный каучук (NR), черный
Материал металлической трубки: S235JR
Обработка поверхности: оцинкованная, хромированная (без CR VI)
Размеры винтов: M16/M20

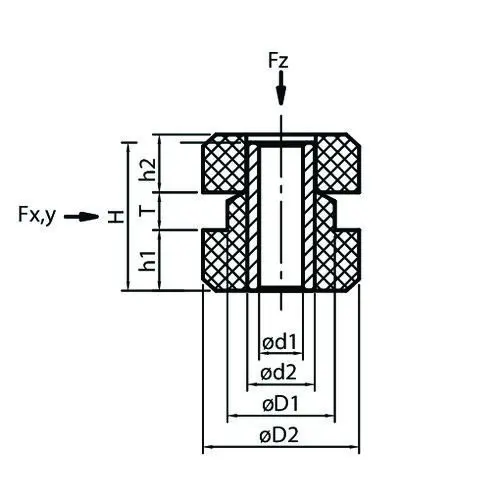

Внутренний диаметр трубки d1: 23,8 мм
Внешний диаметр трубки d2: 31,3 мм
Толщина h1: 25,4 мм
Толщина h2: 23,0 мм
Внешний диаметр D1: 58,4 мм
Внешний диаметр D2: 89,0 мм
Длина трубки H: 73,0 мм
Монтажный диаметр: 58,8 ±0,1 мм
Монтажная толщина: 29,0 мм
Диапазон рабочих температур: от -30 до +100 °C
Тип: II - 238-588-290
Жесткость: жесткое
Статическая нагрузка Fz: 13000 Н
Статическое пружинное перемещение Sz: 3,4 мм
Жесткость Cz: 3800 ±20% H/мм
Нагрузка Fx, y: 4480 Н
Пружинное перемещение Sx, y: 1,6 мм
Жесткость Cx, y: 2800 ±20% H/мм
Нормы ЕС: 2002/95/EC (RoHS)
Код UNSPSC: UNSPSC-26101765
