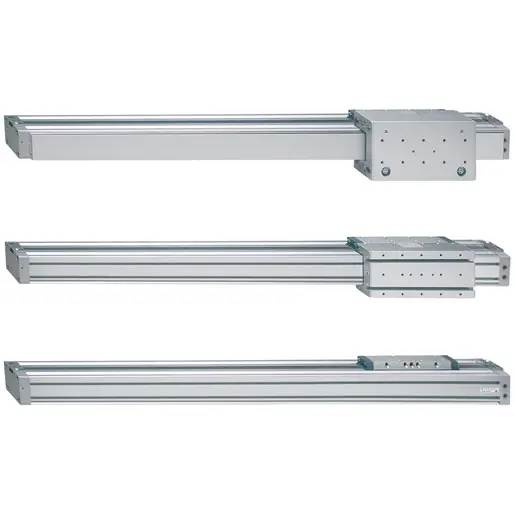

Бесштоковый цилиндр Camozzi, 52R2P40A
Описание:
На поршне установлен постоянный магнит, позволяющий определять положение с помощью бесконтактных переключателей, расположенных в пазах, расположенных с 3 сторон профиля цилиндра. Цилиндр оснащен амортизатором конечного хода, который можно регулировать с помощью винта, расположенного на каждой торцевой крышке цилиндра. При необходимости эти цилиндры также выпускаются в вариантах с подачей воздуха только с одной стороны (торцевая крышка).
Характеристики:
Модели: стандартно, с подшипниками скольжения, с роликовыми подшипниками, подача воздуха с одной или обеих сторон, со стандартной или короткой кареткой. Для типоразмеров 50-63 версия с роликовыми подшипниками недоступна.
Материалы: алюминий (анодированный), пластик, закаленная сталь, уплотнения: NBR, PU
Рабочая температура: -10 °C ÷ +70 °C
Рабочее давление: 1 ÷ 8 бар (1,5 ÷ 8 бар для Ø 25 версии "R")
Скорость: 10 ÷ 1000 мм/сек (без нагрузки). Если скорость превышает 1 м/с, рекомендуется использовать смазанный воздух.
Жидкость: фильтрованный воздух без смазки. Если используется смазанный воздух, рекомендуется использовать масло ISO VG32. После нанесения смазки нельзя прерывать работу.
Размер отверстия: Ø 25, Ø 32, Ø 40, Ø 50, Ø 63
Длина амортизации (мм): 14 мм - Ø 25, 20 мм - Ø 32, 25 мм - Ø 40, 22 мм - Ø 50, 32 мм - Ø 63
Ход со стандартной кареткой (версия "P")
Ход с короткой кареткой (версия "C"): макс 6000 мм - Ø25, макс 5950 мм - Ø32, макс 5900 мм - Ø40, Ø50, макс 5880 мм - Ø63, макс 6000 мм
Допуск хода: ход поршня ≤ 1000 мм = 0 / + 0,6 мм, ход поршня > 1000 мм = 0 / + 3 мм
Подключение: G1/8 (Ø 25; 32), G1/4 (Ø 40), G3/8 (Ø 50; 63)
