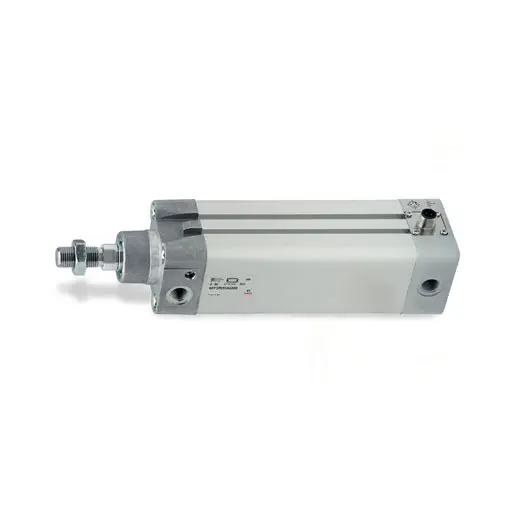

Цилиндр с обратной связью по позиционированию ISO 15552 Camozzi, 6PF3P080A0050
Описание:
Пневматические приводы серии 6PF оснащены потенциометрическим датчиком линейного положения, встроенным внутри стержня. Этот тип цилиндров позволяет на протяжении всего хода постоянно контролировать положение штока, считывание которого происходит при изменении внутреннего сопротивления датчика.
Поршни оснащены постоянным магнитом, который позволяет использовать внешние датчики конечного хода.
Динамические уплотнения отличаются низким коэффициентом трения.
Благодаря электрическому подключению, осуществляемому с помощью электрического круглого разъема M12, расположенного на задней головке, эти цилиндры соответствуют стандартам класса защиты IP67.
Цилиндры серии 6PF соответствуют стандартам ISO 15552 и могут быть собраны со всем набором стандартных принадлежностей. Они выпускаются с отверстиями от 50 мм до 125 мм со стандартными ходами от 50 мм до 500 мм с интервалами 50 мм.
Прочная конструкция, гибкая установка и высокая производительность делают серию 6PF пригодной для использования в системах с натяжными цилиндрами, установочными цилиндрами и системами наполнения, резки и измерения.
Характеристики:
Конструкция: внутренние тяги
Эксплуатация: двойного действия с низким коэффициентом трения, без амортизации
Отверстия: 50, 63, 80, 100, 125 мм
Количество ходов мин - макс: 50 ÷ 1000 мм (шаг 50 мм)
Рабочая температура: 0°C ÷ 80°C (при температуре сухого воздуха -20°C)
Рабочее давление: 0,1 ÷ 10 бар
Частота вращения (мин - макс): 5 ÷ 1000 мм/сек (без нагрузки)
Максимальное ускорение: 10 м/сек²
Жидкость: класс фильтрованного воздуха 5.4.4 согласно ISO 8573-1. Если используется смазанный воздух, рекомендуется использовать масло ISOVG32. После нанесения смазки ни в коем случае нельзя прерывать.
Линейность: 0,1% хода
Повторяемость: 0,03% от хода
Разрешение: Бесконечный
Гистерезис: < di 0,5 мм
Испытание на вибрацию в соответствии с EN 60068-2-6: уровень сложности 3
Испытание на удар в соответствии с EN 60068-2-27: уровень сложности 2
Электрический раздел:
Электрическое подключение: штекерный разъем M12 на 4 полюса
IP 67 (EN 60529)
Максимальное входное напряжение: 40 В (ход 50 мм), 60 В (ход от 100 до 500 мм)
Максимальный рекомендуемый ток курсора: < di 0,1 µA
Электрическое сопротивление: 5 кОм для хода от 50 до 300 мм, 10 кОм для хода от 350 до 500 мм
Допуск по сопротивлению: +/- 20%
Максимальное рассеивание (40°C): 1 Вт для хода 50 мм, 2 Вт для хода 100 мм, 3 Вт для хода от 150 до 500 мм
Подходящие датчики конечного хода: CST-532 (3 провода), CST-562 (M8)
Подходящие разъемы M12: CS-LF04HB (прямой разъем, 4 полюса), CS-LR04HB (угловой разъем, 4 полюса), CS-LF05HB-D200 (прямой разъем, 5 полюсов, 2 метра), CS-LF05HB-D500 (прямой разъем, 5 полюсов, 5 метров), CS-LR05HB-D200 (угловой разъем, 5 полюсов, 2 метра), CS-LR05HB-D500 (угловой разъем, 5 полюсов, 5 метров)
