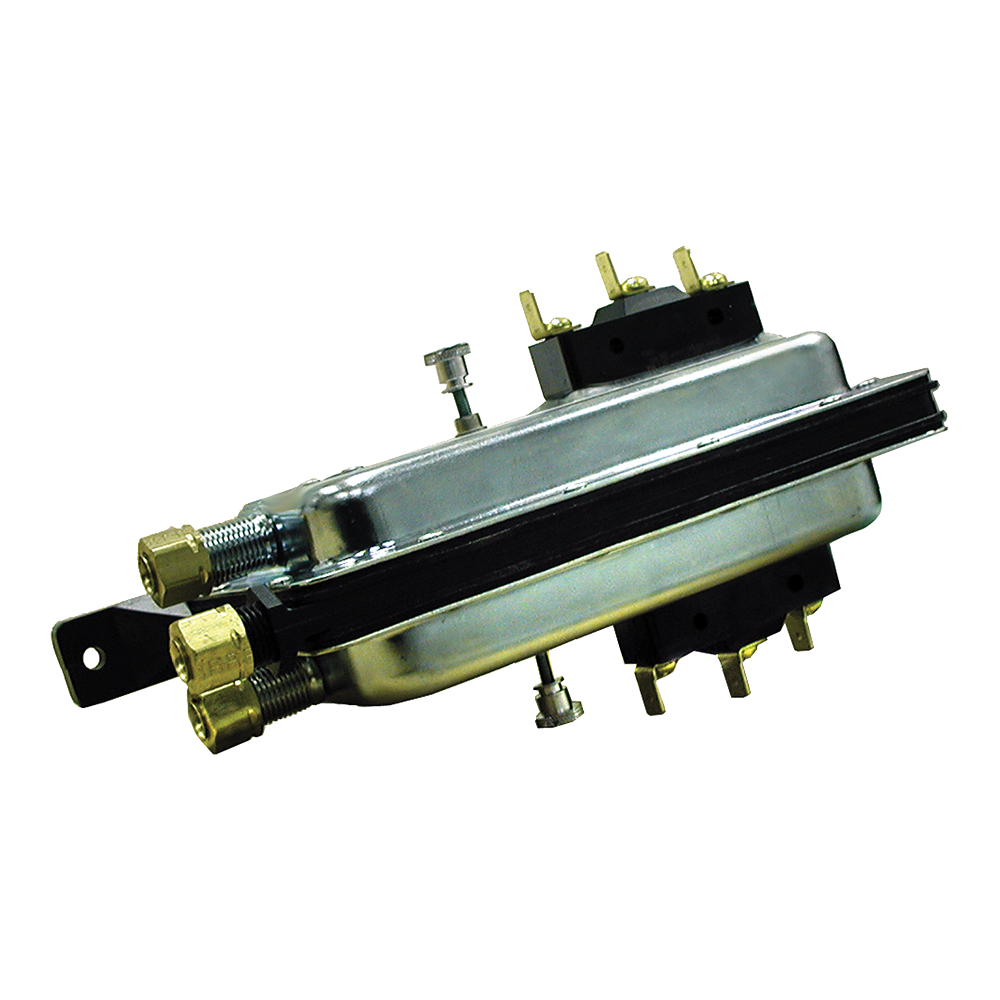

Датчик давления воздуха Cleveland DDP-105

Модель DDP-105 представляет собой проверочный переключатель общего назначения, предназначенный для приложений HVAC и управления энергопотреблением. DDP-105 обеспечивает двойное переключение: два переключателя мгновенного действия SPDT с независимым управлением и независимой регулировкой установлены на общем ножном кронштейне. Можно измерить перепад давления до 12 дюймов вод. ст. Поскольку два переключателя мгновенного действия устанавливаются независимо, можно установить регулируемую «мертвую зону» для цепей управления, требующих как высокой, так и низкой точки срабатывания. Возможны многие функции управления и сигнализации: например, мониторинг двух источников давления и определение разницы для срабатывания в двух независимых заданных точках.

Каждый из двух покрытых металлом корпусов содержит диафрагму, калибровочную пружину и однополюсный переключатель мгновенного действия. имеется два соединения для отбора проб низкого давления (по одному для каждого узла переключателя) и общее соединение для отбора проб высокого давления (расположено на ножном кронштейне между двумя соединениями низкого давления). Ко всем трем соединениям для проб подходят металлические трубки с внешним диаметром 1/4 дюйма через встроенное обжимное кольцо и гаечные фитинги.
