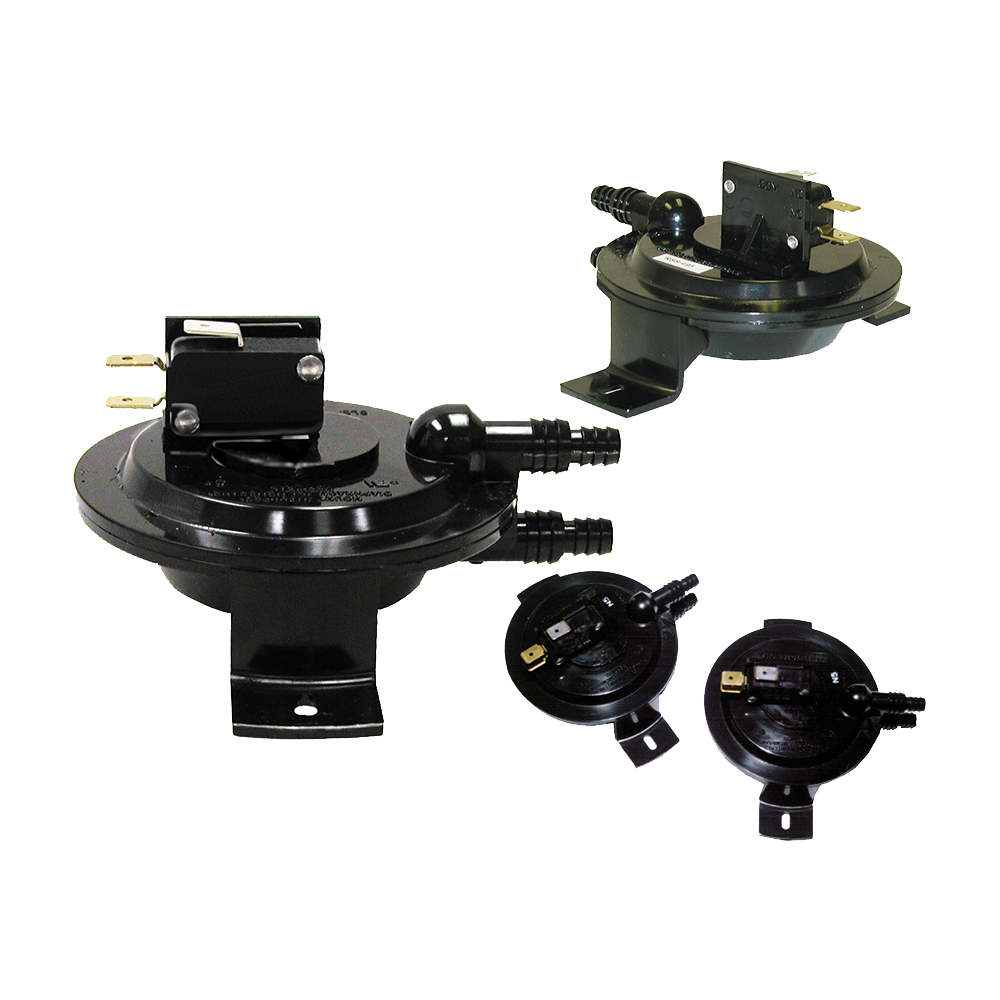

Датчик давления воздуха Cleveland RSS-495-011

Комплект сенсорного переключателя серии RSS-495-011 представляет собой экономичное и удобное решение для многих жилых и легких коммерческих систем отопления, вентиляции и кондиционирования. В комплект входит компактный переключатель серии RSS-495 с регулируемым диапазоном уставки от 0,20 дюйма водного столба до 1,0 дюйма водного столба. Переключатель настроен на заводе на срабатывание при повышении давления на 0,20 дюйма водного столба. Переключатель имеет выпускное отверстие (0,016 дюйма). ) в монтажном поддоне. В комплект, упакованный в индивидуальную коробку, входит шестигранный ключ (1⁄16 дюйма) по каталогу 28419 для калибровки в полевых условиях, переходник между трубками по каталогу 28429 и две (2) монтажные шестигранные головки с прорезями по каталогу 27577-037. винты (#6 x 3⁄8″).

Переключатель RSS-495 имеет корпус из термопластика, содержащий диафрагму и переключатель мгновенного действия. Соединители линии отбора проб с двойными зазубринами на каждой стороне диафрагмы подходят для надеваемых гибких трубок с внутренним диаметром 1/4 дюйма или внутренним диаметром 3/8 дюйма. Выпускное отверстие диаметром 0,016 дюйма в монтажном поддоне (сторона низкого давления) предотвращает накопление конденсата в переключателе и линии отбора проб.
Электрическое соединение состоит из трех (3) быстроразъемных клемм под углом 90°. Выключатель мгновенного действия может приводиться в действие положительным или отрицательным давлением или перепадом давления.
