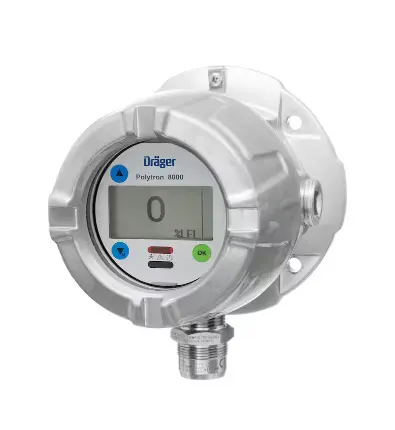

Датчик горючих газов термокаталитический Dräger Polytron 8200
Страна изготовления: Германия
Производитель: DRÄGER
Все датчики: Датчики запахов, газов и системы сигнализации
Описание:
Dräger Polytron® 8200 CAT — взрывобезопасный датчик обнаружения взрывоопасных газов в нижнем пределе взрываемости (НПВ). Он оборудован каталитическим шариковым датчиком DrägerSensor® Ex…DD, который обнаруживает наиболее взрывоопасные газы и пары. Помимо 3-проводного аналогового выхода 4-20 мА с реле, он также поддерживает связь с устройствами HART®, Modbus и Fieldbus.
Polytron 8200 имеет взрывобезопасный корпус класса I, разд. 1 из алюминия или нержавеющей стали, пригодный для самых разных условий окружающей среды. Используя адаптер выносного сенсора и кабель, можно установить DrägerSensor EX...DD на расстоянии 30 метров, что позволяет размещать сенсор в труднодоступных местах. Дисплей остается видимым на уровне глаз. Поскольку сенсор подключается через искробезопасное соединение, кабель в кабелепроводе не требуется. С помощью специальной калибровочной проточной ячейки можно полностью откалибровать выносной сенсор на расстоянии.
Характеристики:
Тип: взрывобезопасный / огнестойкий «d» или комбинированный датчик газа повышенной безопасности «d/e»
Газы: взрывоопасные газы и пары
Диапазоны измерения: DQ 0–100 % НПВ, LC 0–10 % НПВ
Дисплей: графический ЖК-дисплей с подсветкой; 3 светодиодных индикатора состояния (зеленый/желтый/красный)
Точность/воспроизводимость: ноль ≤ 1 % НПВ, диапазон ≤ 1 % НПВ, долговременный дрейф ≤ 3 % НПВ через 6 месяцев
Время отклика: T90 < 13 секунд (метан), T50 < 7 секунд (метан)
Аналоговый выходной сигнал: 4–20 мА, 3- или 4-проводной, сток или источник
Техническое обслуживание: постоянный ток: 3,4 мА или 4 мА ±1 мА, модуляция 1 Гц (настраиваемая)
Аналоговый выходной сигнал
Неисправность: < 1,2 мА
Цифровой выходной сигнал: HART®, PROFIBUS® PA, FOUNDATION fieldbus™ H1 и Modbus RTU
Напряжение питания: 10–30 В пост. тока
Параметры реле (опция) 2 сигнальных реле, 1 реле неисправности, однополюсный контакт на 2 направления, 5 А при 230 В переменн. тока, 5 А при 30 В пост. тока, активная нагрузка
Температура: –40...80 °C без реле, –40...70 °C с реле
Давление: 700–1300 мбар
Влажность: 0–100 % отн. влажн., без конденсации
Корпус датчика: сплав алюминия, не содержащий меди, с эпоксидным покрытием или нержавеющая сталь SS316 L
Корпус сенсора: нержавеющая сталь 303
Класс защиты корпуса: NEMA 4X и 7, IP 65/66/67
Кабельный ввод: резьбовое отверстие под 3/4" NPT кабелепровод или кабельный уплотнитель M20
Размеры (ДxШxГ), прибл. без док-станции: 280x150x130 мм
Размеры (ДxШxГ), прибл. с док-станцией: 280x180x190 мм
Масса без док-станции, алюминий: 2,2 кг
Масса без док-станции, сталь SS316 L: 4,0 кг
