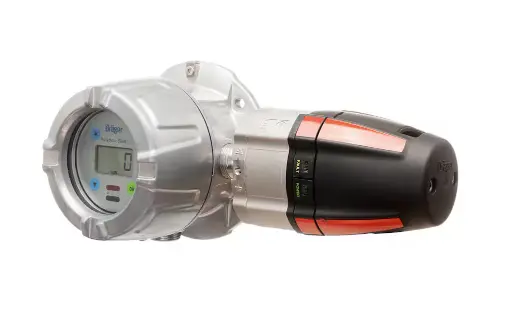

Датчик углеводородных газов Dräger Polytron 5700 оптический инфракрасный
Страна изготовления: Германия
Производитель: DRÄGER
Все датчики: Датчики запахов, газов и системы сигнализации
Описание:
Dräger Polytron 5700 IR — взрывозащищенный датчик обнаружения опасных концентраций углеводородных газов в диапазоне нижних пределов взрываемости (НПВ). Он оборудован инфракрасным сенсором Dräger PIR 7000, который способен обнаруживать большинство углеводородных газов. Наличие аналогового выхода 4-20 мА, а также релейных сигналов (опция) делает датчик совместимым с большинством контроллерных систем.
Корпус из нержавеющей стали SS 316L и оптика с отсутствием дрейфа позволяют использовать Dräger PIR 7000 в самых суровых условиях эксплуатации, например, в открытом море. Благодаря уникальной 4-лучевой системе сенсор не боится осаждения пыли или загрязнений на поверхности оптики .Прибор рассчитан на длительную эксплуатацию и эффективную работу с отсутствием дрейфа при воздействии неблагоприятных внешних факторов. Встроенная библиотека газов (насчитывает до 100 газов) обеспечивает высокую степень эффективности применения. Газ можно выбрать из меню и автоматически откалибровать по стандартному калибровочному газу (например, метан или пропан).
Характеристики:
Тип: взрывобезопасный / огнестойкий «d» или комбинированный датчик газа повышенной безопасности «d/e»
Газы: горючие газы и пары
Диапазоны измерения: метан, пропан, этилен 0 … 20–100% НПВ, метан 0–100 об. %
Дисплей: графический ЖК-дисплей с подсветкой; 3 светодиодных индикатора состояния (зеленый/
желтый/красный)
Чувствительность: ≤ ±1 % НПВ
Долговременный дрейф: ≤ ± 1% НПВ через 12 месяцев
Время отклика: T90 4 секунды (без брызговика)
Техническое обслуживание: постоянный ток 3,4 мА или 4 мА ± 1 мА модуляция 1 Гц; выбирается пользователем
Неисправность: < 1,2 мА
Напряжение питания: 10–30 В пост. тока, 3-проводной кабель
Потребляемая мощность: без реле, невыносной сенсор 300 мА, 24 В (макс.) с реле, выносной сенсор 350 мА, 24 В, два сигнальных реле, одно реле сигнализации о неисправности, 1-полюсный контакт на 2 направления
Параметры реле (опция): 5 А при 230 В~, 5 А при 30 В пост. тока, активная нагрузка
Температура: -40...77 °C без реле, -40...70 °C с реле
Давление: 700–1300 мбар
Влажность: 0–100% отн. влажн., без конденсации
Корпус датчика: сплав алюминия, не содержащий меди, с эпоксидным покрытием или нержавеющая сталь SS316 L
Корпус сенсора: нержавеющая сталь SS316 L
Класс защиты корпуса: NEMA 4X и 7, IP 65/66/67
Кабельный ввод: резьбовое отверстие 3/4 дюйма NPT или кабельный ввод M20
Размеры (ВxШxГ, прибл.) без док-станции: 280x150x130 мм
Размеры (ВxШxГ, прибл.) с док-станцией 280x180x190 мм
Масса, алюминиевый корпус, без докстанции: 3,9 кг
Масса, корпус из стали SS 316 L, без док-станции: 5,7 кг
