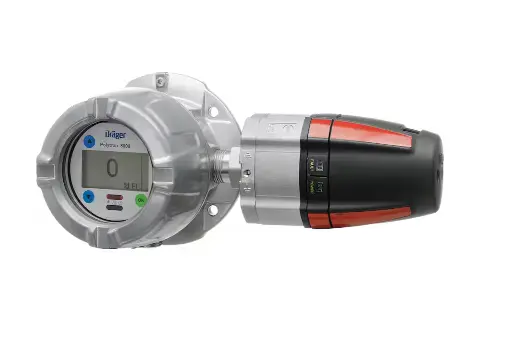

Датчик углеводородных газов Dräger Polytron 8700 оптический инфракрасный
Страна изготовления: Германия
Производитель: DRÄGER
Все датчики: Датчики запахов, газов и системы сигнализации
Описание:
Dräger Polytron® 8700 IR – взрывобезопасный датчик обнаружения взрывоопасных газов в нижнем пределе взрываемости (НПВ). Он оборудован инфракрасным сенсором Dräger PIR 7000, который обнаруживает большинство углеводородных газов. Помимо 3-проводного аналогового выхода 4 – 20 мА с реле, он также поддерживает связь с устройствами HART®, Modbus и Fieldbus.
Короткое время срабатывания и высокая стабильность работы датчика Dräger PIR 7000 обеспечивает высокий уровень безопасности благодаря эффективной оптике с четырехлучевой системой стабилизации сигнала. Другое преимущество – низкая чувствительность к осаждению пыли или загрязнений на поверхности оптики или насекомым в измерительной кювете, что значительно снижает дрейф выходного сигнала и позволяет реже проводить техническое обслуживание. Встроенная библиотека газов (насчитывает до 100 газов) обеспечивает высокую степень эффективности применения. Газ можно выбрать из меню и автоматически откалибровать по стандартному калибровочному газу (например, метан или пропан).
Характеристики:
Тип: взрывобезопасный / огнестойкий «d» или комбинированный датчик газа повышенной безопасности „d/e“
Газы: взрывоопасные газы и пары
Диапазон измерений: метан, пропан, этилен от 0 до 20... 100 % НПВ, метан 0–100 об. %
Дисплей: графический ЖК-дисплей с подсветкой; 3 светодиодных индикатора состояния (зеленый/
желтый/красный)
Чувствительность: ≤ ±1 % НПВ
Долговременный дрейф: ≤ ± 1 % НПВ через 12 месяцев
Время отклика: T90 4 секунды (без брызгозащитного кожуха)
Техническое обслуживание: постоянный ток 3,4 мА или 4 мА ±1 мА, модуляция 1 Гц (настраиваемая)
Неисправность < 1,2 мА
Цифровой выходной сигнал: HART®, PROFIBUS® PA, FOUNDATION fieldbus™ H1 и Modbus RTU
Напряжение питания: 10–30 В пост. тока, 3-проводной кабель
Параметры реле (опция): 2 сигнальных реле, 1 реле неисправности, однополюсный контакт на 2 направления, 5 А при 230 В переменн. тока, 5 А при 30 В пост. тока, активная нагрузка
Температура: –40...65 °C без реле, –40...65 °C с реле
Давление: 700–1300 мбар
Влажность: 0–100 % отн. влажности, без конденсации
Корпус датчика газов: сплав алюминия, не содержащий меди, с эпоксидным покрытием или нержавеющая сталь SS316 L
Корпус сенсора: нержавеющая сталь SS316 L
Класс защиты корпуса: NEMA 4X & 7, IP 65/66/67
Кабельный ввод: резьбовое отверстие под 3/4" NPT кабелепровод или кабельный уплотнитель M20
Размеры (ДxШxГ), прибл. без док-станции: 280×150×130 мм
Размеры (ДxШxГ), прибл. с док-станцией 280x180x190 мм
Масса без док-станции, алюминий: 2,2 кг
Масса без док-станции, сталь SS316 L: 4,0 кг
