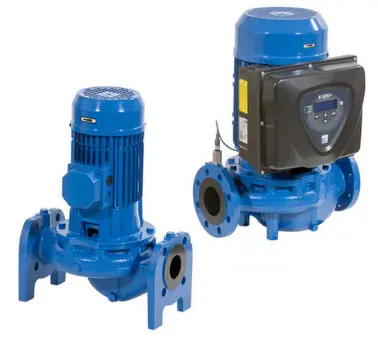

Линейные центробежные насосы Ebara 3Е
Производитель: EBARA
Назначение насосов: Вода
Описание:
Новый линейный центробежный насос с замкнутым контуром был разработан с целью повышения производительности и экономии энергии.
Насосы оснащены чугунным корпусом и предлагаются с 2- или 4-полюсными двигателями в комплекте со встроенным преобразователем частоты E-SPD+ (3E-K).
Используются для перекачки жидкостей в системах циркуляции, отопления и кондиционирования воздуха объектов бытового и промышленного назначения.
Характеристики:
• Прочная конструкция
• Высокая эффективность
• Простое обслуживание
КОНФИГУРАЦИИ
1. 3E – Удлиненный вал
2. 3ES – Короткий вал
3. 3E-K – Удлиненный вал с частотно-регулируемым приводом
3E-3ES
Новый линейный центробежный насос с замкнутым контуром характеризуется всасывающим и напорным патрубками, расположенными соосно относительно трубопровода.
Конструкция варианта с удлиненным валом (3E) состоит из рабочего колеса, монтированного непосредственно на конце вала двигателя, и корпуса насоса, который крепится болтами непосредственно к торцу двигателя.
Конструкция варианта с коротким валом (3ES) характеризуется валом двигателя и валом насоса, жестко соединенными в корпусе насоса.
Электронасосы 3E универсальны и бесшумны, характеризуются прочной конструкцией и простотой обслуживания благодаря задней выдвижной конструкции для сокращения времени простоя. В стандартной комплектации они оснащены двигателями IE3, двигатели IE4 и IE5 повышенной эффективности доступны в качестве опции для варианта с коротким валом.
3E-K
Новый линейный центробежный насос с замкнутым контуром в комплекте со встроенным преобразователем частоты E-SPD+. E-SPD + - это новый инвертор с воздушным охлаждением, способный непрерывно изменять скорость и работать в любой рабочей точке, с соответствующей оптимизацией производительности и потребления в соответствии с системными требованиями.
Расширенный диапазон выходной мощности по сравнению с E-SPD и предусмотренный для включения новых функций HVAC; контроль перепада давления и температуры, аналоговый вход 0-10В, Modbus для внешней связи.
Насосы 3E-K выпускаются мощностью до 11 кВт и могут использоваться для перекачки жидкостей в системах циркуляции, отопления и кондиционирования воздуха на объектах промышленного и бытового назначения.
Дополнительную техническую информацию смотрите в Справочнике данных.
• Перекачки жидкостей в системах циркуляции, отопления и кондиционирования воздуха объектов бытового и промышленного назначения
• Перекачки горячей воды и жидкостей под низким давлением
• Систем охлаждения и кондиционирования воздуха
Характеристики:
Расход :
до 216 м³/ч (3E-3ES)
до 138 м³/ч (3E-K)
Напор : до 70 м
Макс рабочее давление : 1.0, 1.6 MPa (10, 16 бар)
Макс температура жидкости : -10°C ÷ +120°C
MEI : > 0,4
Полюса : 2 и 4
Класс изоляции : F
Степень защиты : IP 55
Напряжение :
Трехфазное 3~230/400В ±10% (3E-3ES)
Трехфазное 3~400/690В ±10% (3E-3ES)
Однофазное 1~230/400В ±10% (3E-K до 2,2 кВт)
Трехфазное 3~400/690В ±10% (3E-K до 11 кВт)
Корпус насоса : чугун
Рабочее колесо :
AISI 304 (EN 1.4301) 3E 32, 40, 50, 65
AISI 316L (EN 1.4404) 3E 80, 100
Вал :
AISI 304 (EN 1.4301) 3E 32, 40, 50, 65
AISI 316L (EN 1.4404) 3E 80, 100
Механическое уплотнение : карбид кремния /карбон/EPDM каучук
Опора двигателя :
чугун
алюминий
