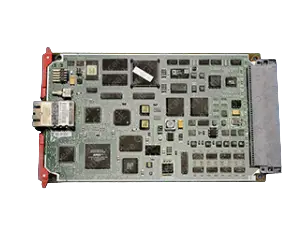

Печатная плата GE HEALTHCARE 2404393U

Карта-конвертер 16-срезовой глобальной системы сбора данных (GDAS) используется в компьютерных томографах и других медицинских системах. Это печатная плата, которая обрабатывает сигналы тока низкого уровня со 128 каналов фотодиода рентгеновского детектора КТ и преобразует их в 128 сигналов напряжения/заряда. Эта печатная плата состоит из 2 ASIC GDAS, 32-битного DSP с плавающей запятой, цепи тока смещения 100 мкА для ASIC GDAS, FPGA GDAS ASIC Bridge (GAB), приемопередатчика CAN, датчика температуры с последовательным цифровым выходом I2C, загрузочной флэш-памяти объемом 16 Мбит. , микросхемы SDRAM 128 Мбит, регуляторы, локальные ферритовые шарики и схемы цифрового ввода-вывода. Сигнал с выхода детектора усиливается ASIC GDAS. Флэш-память содержит необходимые значения настройки входного напряжения смещения ASIC, версию прошивки, дату, время, таблицу векторов, контрольную сумму, Файл конфигурации FPGA и серийный номер платы преобразователя. Встроенный датчик температуры на плате (U5) контролирует температуру окружающей среды платы, чтобы гарантировать, что плата работает в соответствующем температурном диапазоне. Плата преобразователя не должна представлять угрозу безопасности для персонала, использующего или обслуживающего оборудование ТТ. Изделие надежно упаковано в высококачественную упаковочную коробку, чтобы избежать физических повреждений во время транспортировки.
