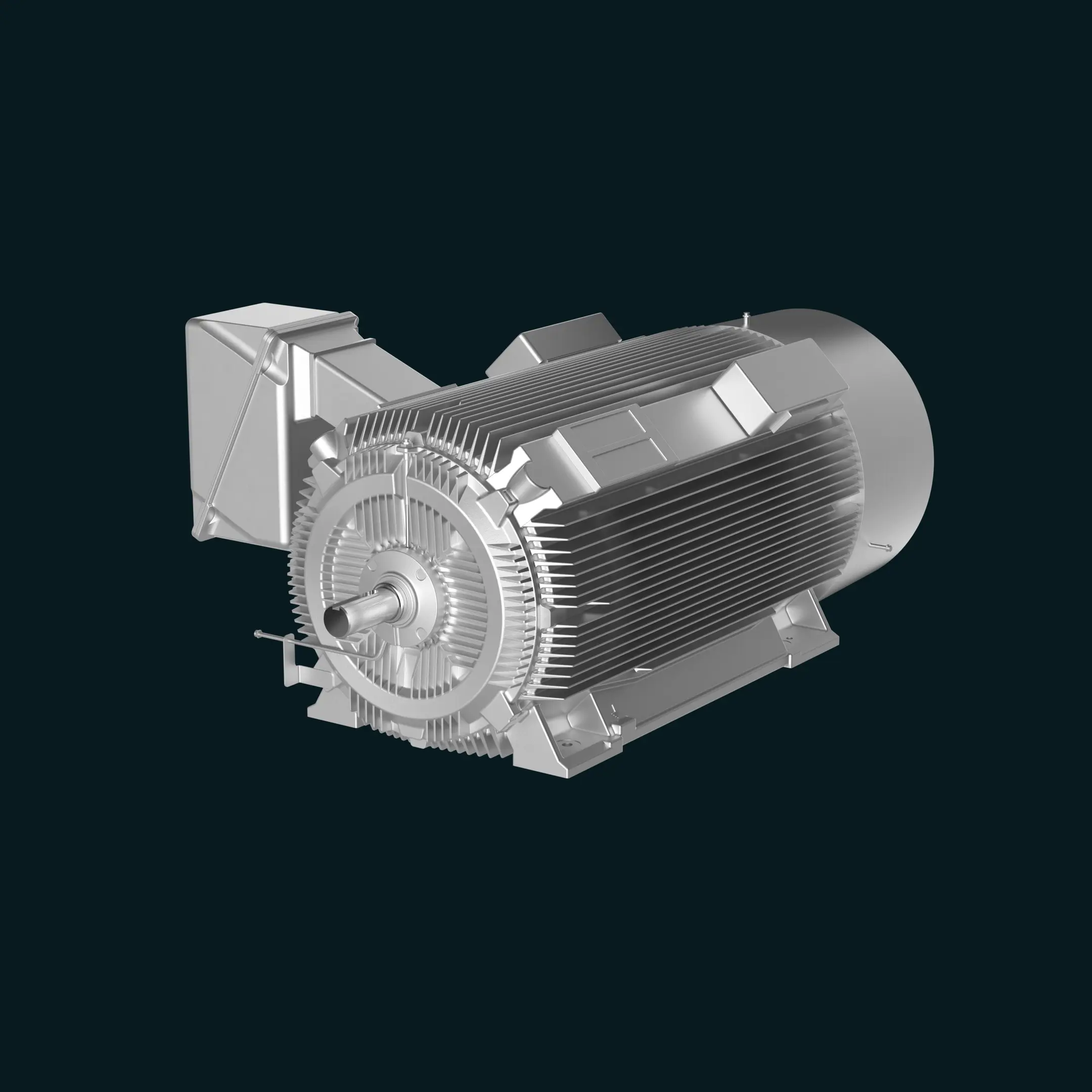

Двигатели Innomotics Горизонтальный WPII
Страна изготовления: Германия
Производитель: Innomotics
Описание:
Корпус WPII / IC01 / IP24 - Тип CGII / 1RP
Эти горизонтальные двигатели с креплением на лапах специально разработаны для использования вне помещений, где двигатель, скорее всего, не будет защищен другими конструкциями.
Характеристики:
Диапазон мощности: 200 - 18 000 л.с.
Полюсы: 2 - 16
Размеры рамы: 500, 580, 680, 800, SH630 и SH710
Напряжение: 460 - 13 200 В (460-690 В только до 800 л.с.)
Фактор обслуживания:
1.0
1.15
Рамка: чугунный хомут для рам 500-800, сварной стальной для рам SH630/SH710
Корпуса подшипников: чугунный хомут для рам 500-800, сварной стальной для рам SH630/SH710
Основная клеммная коробка: чугунный хомут для рам 500-800, сварной стальной для рам SH630/SH710
Вспомогательные ящики: Чугун NEMA 4X
Нержавеющая сталь
Вал:
2 полюса - AISI 4140
4 полюса и медленнее - AISI 1045
Ротор:
Литой алюминий для рам 500 и большинства рам 580
Индукционно-паяный медный стержень для рам 680 - SH710
Материал для ламинирования: Сердечник C5
Верхняя крышка: изготовлен из стали с возможностью установки будущих фильтров
Изоляция: <=600 В — класс случайной намотки F, >600 В — класс шаблонной намотки F-VPI
Аппаратное обеспечение: <=M12 - нержавеющая сталь серии 300
>M12 - оцинкованная углеродистая сталь (согласно API541 4-е издание)
Краска: двухкомпонентная эпоксидная смола
Специальная система окраски
Тип подшипника:
Антифрикционные для 500-580 кадров
Антифрикционные для рам SH630/SH710 (6 полюсов и медленнее)
Подшипник скольжения для рам 680-800 и для рам SH630-SH710 (2 и 4 полюса)
Вибрация: 0,12 IPS или как определено NEMA
