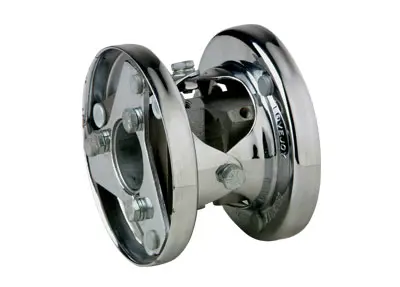

Муфта Lovejoy Deltaflex
Страна изготовления: США
Производитель: Lovejoy
Описание:
- Запатентованная цельнометаллическая гибкая муфта
- Обеспечивает максимальную возможность компенсации несоосности при незначительной реактивной нагрузке
- Не требуется смазка или другое обслуживание.
- Области применения включают: компрессоры, насосы, вентиляторы, позиционирующие устройства, индексирующие столы, смесители, приводы валков бумажных фабрик, валы приводов, приводы турбин, аэродинамические трубы, градирни и приводы генераторов с одним подшипником.
Муфта Uniflex
- Гибкая муфта с тройной пружиной
- Решает проблемы сильного смещения, ограничений по пространству, высоких температур и имеет низкий люфт/закручивание
- Меньше и легче большинства муфт с сопоставимыми крутящими моментами
- Области применения включают: текстильное оборудование, печать и переплетное оборудование, робототехнику/позиционирование, конвейеры, оборудование для фальцовки и склеивания картона, станки, центробежные насосы, сельскохозяйственную технику, воздуходувки, намоточные машины и рулевые механизмы.
Сага Муфта
- Муфта эластомерного предварительного сжатия
- Меньшая жесткость на кручение (по сравнению с другими резиновыми компрессионными муфтами)
- Нет равных для приложений с высокими ударными нагрузками при запуске/остановке
- Области применения: поршневые устройства, компрессоры, устройства для сильного дробления или измельчения.
Характеристики:
- Максимальные возможности компенсации несоосности при незначительной реактивной нагрузке для увеличения срока службы подшипников оборудования
- Работает одинаково плавно как при несоосности, так и при идеальной выравниваемости
- Не требует смазки и обслуживания
- Оборудование можно визуально выровнять. Не требуется никаких специальных инструментов, что экономит время и стоимость установки
- Устраняет преждевременный выход из строя подшипников и уплотнений оборудования из-за сил несоосности. Это означает большую производительность оборудования
- Жесткая на кручение муфта без люфта позволяет использовать ее в высокоскоростных приложениях в пределах номинальных значений, указанных в каталоге.
- Обеспечивает долгосрочную производительность и экономичность
- Доступно 5 основных размеров, от 10 л.с. до 900 л.с.
- Стандартные версии из цельного металла и нержавеющей стали доступны на складе.
- Доступны многие конфигурации, включая вал-вал, распорный вал, плавающий вал и специальные сборки.
Отличие Deltaflex
В отличие от большинства обычных конструкций муфт, запатентованная муфта Deltaflex обычно устроена следующим образом: ступица, гибкое соединение на каждом конце крутящей втулки и ступица. В то время как большинство обычных конструкций муфт используют центральный гибкий элемент, Deltaflex использует два, что делает ее муфтой двойного зацепления. Запатентованная концепция, наряду с методом соединения ступиц с гибкими звеньями, допускает огромные возможности по несоосности без создания вредных радиальных нагрузок.
Муфта Deltaflex состоит из четырех основных компонентов: двух дельта-ступиц, внутреннего фланца и внешнего фланца. Гибкие соединения, а также дельта-монтажные пластины являются неотъемлемой частью каждого фланца и собираются на заводе. Ступица собирается на фланце на месте с помощью трех осевых винтов с головкой под ключ. Два фланца скрепляются радиально, когда две половины муфты соединяются для создания полной муфты.
При понимании конструкции Deltaflexit важно отметить, что внутренний и внешний фланцы, будучи прочно скрепленными вместе тремя болтами с головкой под ключ, становятся жесткой «муфтой крутящего момента». Гибкие звенья на каждом конце муфты крутящего момента компенсируют несоосность, создаваемую ступицами валов оборудования.
