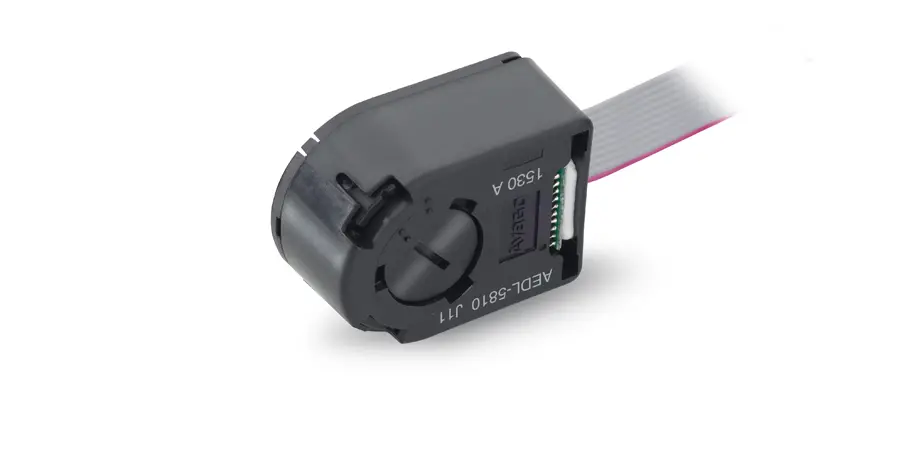

Энкодер Maxon AEDL 5810, 1024 - 5000 CPT, 3 канала, с линейным драйвером RS 422 ENC30AEDL581002
Артикул: ENC30AEDL581002
Страна изготовления: Германия
Энкодеры: Инкрементальные энкодеры
Описание:
Высокоточные энкодеры, тахометры постоянного тока и резольверы с высоким разрешением сигнала монтируются исключительно на двигателях со сквозными валами из соображений резонанса. Сборка требует настройки двигателей и может выполняться только на заводе-поставщике.
Характеристики:
Счет за ход: 5000
Количество каналов: 3
Линейный драйвер: AM26C31QD
Макс. длина корпуса энкодера: 18,3 мм
Макс. электрическая скорость: 12000 об/мин
Макс. механическая скорость: 30000 об/мин
Напряжение питания В пост.см. 5,0 В ± 10,0%
Выходной сигнал: EIA RS 422
Выходной сигнал: инкрементальный
Используемая драйвером логика: Дифференциал, EIA RS 422
Выходной ток на канал: -20...20 мА
Время нарастания сигнала: 10 нс
Условия измерения времени нарастания сигнала: CL=100pF
Время спада сигнала: 10 нс
Условия измерения времени спада сигнала: CL=100pF
Направление вращения: A перед B CW
Индексная позиция: Низкий и B низкий
Индекс синхронизирован с AB: Да
Типичное потребление тока в состоянии покоя: 60 мА
Макс. момент инерции кодового колеса: 0,6 гсм²
Рабочая Температура: -40...+85 °С
Масса: 35 г
