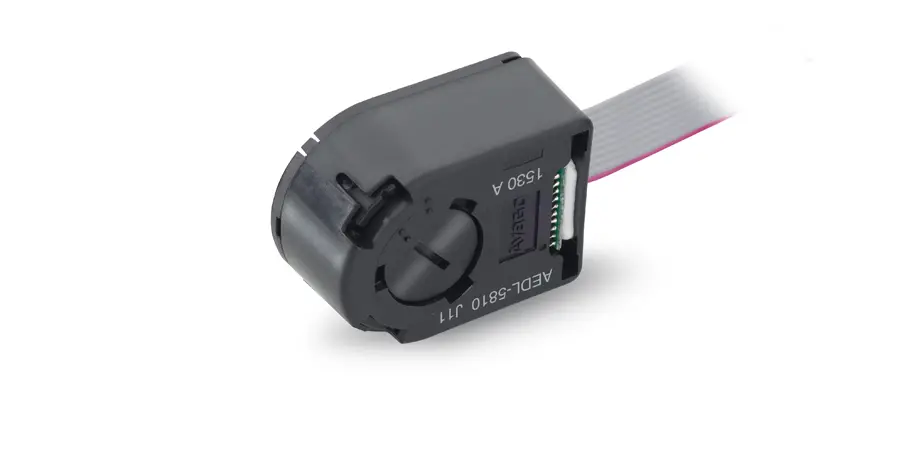

Энкодер Maxon AEDL 5810, 5000 CPT, 3 канала, с линейным драйвером RS 422 516206
Артикул: 516206
Страна изготовления: Германия
Энкодеры: Инкрементальные энкодеры
Описание:
Высокоточные энкодеры, тахометры постоянного тока и резольверы с высоким разрешением сигнала монтируются исключительно на двигателях со сквозными валами из соображений резонанса. Сборка требует настройки двигателей и может выполняться только на заводе-поставщике.
Характеристики:
Счет за ход 5000
Количество каналов 3
Линейный драйвер AM26C31QD
Макс. длина корпуса энкодера 18,3 мм
Макс. электрическая скорость 12000 об/мин
Макс. механическая скорость 30000 об/мин
ТЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение питания В пост.см. 5,0 В ± 10,0%
Выходной сигнал EIA RS 422
Выходной сигнал Инкрементальный
Используемая драйвером логика Дифференциал, EIA RS 422
Выходной ток на канал -20...20 мА
Время нарастания сигнала 10 ns
Условия измерения времени нарастания сигнала CL=100pF
Время спада сигнала 10 ns
Условия измерения времени спада сигнала CL=100pF
Направление вращения A перед B CW
Индексная позиция Низкий и B низкий
Индекс синхронизирован с AB Да
Типичное потребление тока в состоянии покоя 60 мА
Макс. момент инерции кодового колеса 0,6 гсм²
Рабочая Температура -40...+85 °С
Масса 35 г
