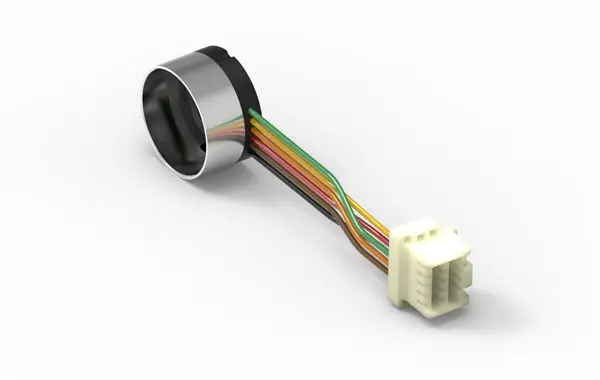

Энкодер Maxon ENC 16 EASY Absolute XT, с интерфейсом SSI 588631
Артикул: 588631
Страна изготовления: Германия
Энкодеры: Абсолютные многооборотные энкодеры
Описание:
Абсолютные энкодеры maxon Easy отличаются прочной конструкцией и высоким качеством сигнала. ENC EASY Absolute XT — это однооборотный абсолютный энкодер с 4096 шагами на оборот для интерфейса SSI или BiSS-C. Сигнальные протоколы SSI или BiSS-C можно запрограммировать на заводе. Версия XT имеет расширенный температурный диапазон и выполнена с одинарными проводами.
Характеристики:
Шагов за ход 4096
Разрешение 12 бит, один оборот
Линейный драйвер RS422
Макс. длина корпуса энкодера 9 мм
Макс. электрическая скорость 90000 об/мин
Макс. механическая скорость 30000 об/мин
ТЕХНИЧЕСКИЕ ДАННЫЕ
Кодирование данных серый симметричный
Мин. тактовая частота 0,04 МГц
Макс. тактовая частота 4 МГц
Тайм-аут 20 нас
Напряжение питания В пост.см. 5,0 В ± 5,0%
Выходной сигнал ОВОС РС 422
Выходной сигнал Абсолютный SSI
Используемая драйвером логика ОВОС РС 422
Выходной ток на канал -20...20 мА
Время нарастания сигнала 60 нс
Условия измерения времени нарастания сигнала CL=25пФ, RL=1кОм
Время спада сигнала 60 нс
Условия измерения времени спада сигнала CL=25пФ, RL=1кОм
Направление вращения положительный счет CW
Типичное потребление тока в состоянии покоя 22 мА
Макс. момент инерции кодового колеса 0,1 гсм²
Рабочая Температура -55...+125 °С
Ориентация выхода энкодера на фланце двигателя 0°
