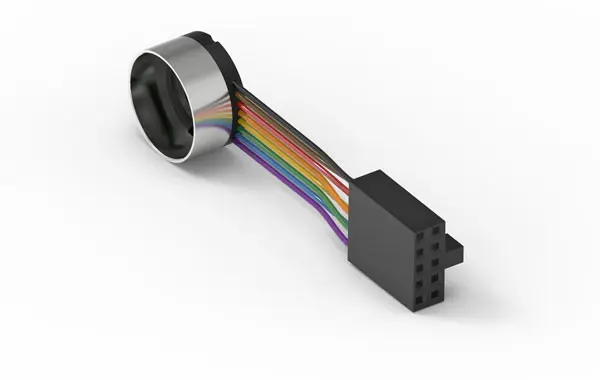

Энкодер Maxon ENC 16 EASY XT, 1000 импульсов 577671
Артикул: 577671
Страна изготовления: Германия
Энкодеры: Инкрементальные энкодеры
Описание:
Энкодеры maxon Easy отличаются прочной конструкцией и высоким качеством сигнала. ENC EASY XT — это 3-канальный кодер с линейным драйвером в соотв. с RS422. Разрешение до 1024 отсчетов за оборот может быть запрограммировано на заводе. Сеть защиты от электростатического разряда, защита от натяжения кабеля и прочная общая конструкция серии Easy делают ее отличным выбором для высокоточного позиционирования и контроля скорости. Версия XT имеет расширенный температурный диапазон и выполнена с одинарными проводами.
Характеристики:
Счет за ход 1000
Количество каналов 3
Линейный драйвер RS422
Макс. длина корпуса энкодера 8,5 мм
Макс. электрическая скорость 90000 об/мин
Макс. механическая скорость 30000 об/мин
Напряжение питания В пост.см. 5,0 В ± 10,0%
Выходной сигнал ОВОС РС 422
Выходной сигнал Инкрементальный
Используемая драйвером логика Дифференциал, EIA RS 422
Выходной ток на канал -20...20 мА
Время нарастания сигнала 20 нс
Условия измерения времени нарастания сигнала CL=25пФ, RL=1кОм
Время спада сигнала 20 нс
Условия измерения времени спада сигнала CL=25пФ, RL=1кОм
Мин. продолжительность состояния 125 нс
Направление вращения A перед B CW
Индексная позиция Низкий и B низкий
Индекс синхронизирован с AB Да
Типичное потребление тока в состоянии покоя 22 мА
Макс. момент инерции кодового колеса 0,1 гсм²
Рабочая Температура -55...+125 °С
Ориентация выхода энкодера на фланце двигателя 0°
Масса 22 г
