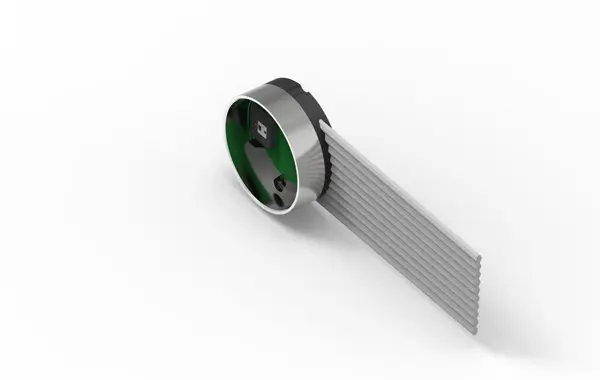

Энкодер Maxon ENC 16 RIO, 4096 отсчетов на оборот, 3-канальный, с линейным драйвером RS 422 575827
Артикул: 575827
Страна изготовления: Германия
Энкодеры: Инкрементальные энкодеры
Описание:
Высокоточные энкодеры, тахометры постоянного тока и резольверы с высоким разрешением сигнала монтируются исключительно на двигателях со сквозными валами из соображений резонанса. Сборка требует настройки двигателей и может выполняться только на заводе-поставщике.
Характеристики:
Счет за ход 4096
Количество каналов 3
Линейный драйвер RS422
Макс. длина корпуса энкодера 7 мм
Макс. электрическая скорость 40000 об/мин
Макс. механическая скорость 40000 об/мин
Напряжение питания В пост.см. 5,0 В ± 10,0%
Выходной сигнал EIA RS 422
Выходной сигнал Инкрементальный
Используемая драйвером логика Дифференциал, EIA RS 422
Макс. угловое ускорение 1000000 рад/с²
Выходной ток на канал -20...20 мА
Время нарастания сигнала 5 ns
Условия измерения времени нарастания сигнала RL= 100Ohm
Время спада сигнала 5 ns
Условия измерения времени спада сигнала RL= 100Ohm
Мин. продолжительность состояния 40 ns
Направление вращения A перед B CW
Индексная позиция Низкий и B низкий
Индекс синхронизирован с AB Да
Типичное потребление тока в состоянии покоя 125 мА
Макс. момент инерции кодового колеса 1,2 gcm²
Рабочая Температура -40...+100 °С
Ориентация выхода энкодера на фланце двигателя 0°
Масса 15 г
