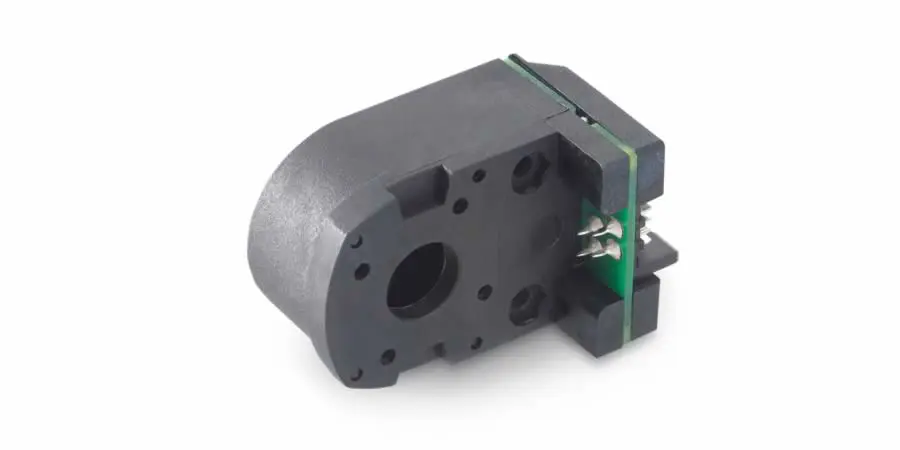

Энкодер Maxon Enc 22, 100 CPT, 2 канала 110521
Артикул: 110521
Страна изготовления: Германия
Энкодеры: Инкрементальные энкодеры
Описание:
Высокоточные энкодеры, тахометры постоянного тока и резольверы с высоким разрешением сигнала монтируются исключительно на двигателях со сквозными валами из соображений резонанса. Сборка требует настройки двигателей и может выполняться только на заводе-поставщике.
Характеристики:
Счет за ход: 100
Количество каналов: 2
Линейный драйвер: нет
Макс. механическая скорость: 12000 об/мин
Диаметр вала: 2 мм
Напряжение питания В пост.см.: 5,0 В ± 10,0%
Выходной сигнал: TTL
Используемая драйвером логика: ТТЛ
Макс. угловое ускорение: -1 рад/с²
Выходной ток на канал: -1...5 мА
Время нарастания сигнала: 200 нс
Условия измерения времени нарастания сигнала : 25 пФ, 11 кОм
Время спада сигнала: 50 нс
Условия измерения времени спада сигнала: 25 пФ, 11 кОм
Сдвиг фазы: 90 °е
Фазовый сдвиг, неточность: 45 ° в.д.
Макс. момент инерции кодового колеса: 0,05 гсм²
Рабочая nемпература: -20...+85 °С
Ориентация выхода энкодера на фланце двигателя: -1°
Масса: 12 г
