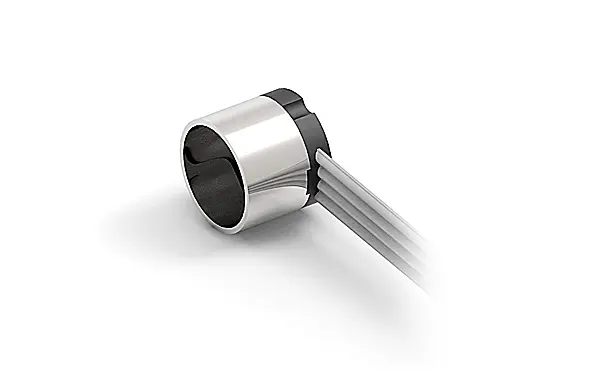

Энкодер Maxon ENX 10 QUAD, 1 CPT
Страна изготовления: Германия
Энкодеры: Инкрементальные энкодеры
Описание:
Энкодеры maxon ENX отличаются прочной конструкцией и высоким качеством сигнала. Энкодер ENX QUAD представляет собой одноимпульсный двухканальный кодер с 4 состояниями на один оборот. Он используется для определения скорости и направления. Благодаря сети защиты от электростатического разряда, защите от обратной полярности, разгрузке кабеля от натяжения и общей прочной конструкции серии ENX это экономичный выбор для простых задач с замкнутым контуром.
Характеристики:
Счет за ход 1
Количество каналов 2
Линейный драйвер Нет
Макс. длина корпуса энкодера 9 мм
Макс. электрическая скорость 120000 об/мин
Макс. механическая скорость 30000 об/мин
Напряжение питания В пост.см. 3...24 В
Выходной сигнал ТТЛ
Выходной сигнал Инкрементальный
Используемая драйвером логика Односторонний, TTL
Выходной ток на канал 0...10 мА
Время нарастания сигнала 200000 нс
Условия измерения времени нарастания сигнала CL=25пФ, RL=11кОм, T=25°C
Время спада сигнала 500 нс
Условия измерения времени спада сигнала CL=25пФ, RL=11кОм, T=25°C
Направление вращения A перед B CW
Типичное потребление тока в состоянии покоя 4 мА
Макс. момент инерции кодового колеса 0,05 гсм²
Рабочая Температура -40...+100 °С
Ориентация выхода энкодера на фланце двигателя 360°
Масса 5 г
