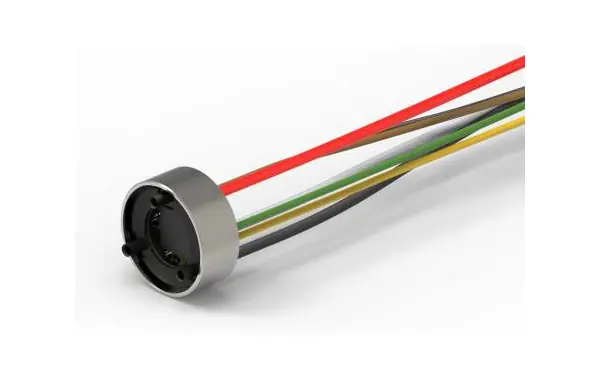

Энкодер Maxon ENX 13 EASY INT Absolute, с интерфейсом BiSS-C
Артикул: ENX13EASYINT05
Страна изготовления: Германия
Энкодеры: Абсолютные многооборотные энкодеры
Описание:
Энкодеры maxon ENX отличаются прочной конструкцией и высоким качеством сигнала. ENX EASY INT Absolute — это стерилизуемый однооборотный абсолютный энкодер с 4096 шагами на оборот для интерфейса SSI или BiSS-C. Схема защиты от электростатического разряда, защита от натяжения кабеля и прочная общая конструкция серии ENX делают ENX EASY INT отличным выбором для высокоточного управления положением и скоростью.
Характеристики:
Шагов за ход 4096
Разрешение 12 бит, один оборот
Макс. длина корпуса энкодера 0 мм
Макс. электрическая скорость 200000 об/мин
Макс. механическая скорость 200000 об/мин
Кодирование данных двоичный
Мин. тактовая частота 0,04 МГц
Макс. тактовая частота 10 МГц
Тайм-аут 6 нас
Напряжение питания В пост.см. 5,0 В ± 10,0%
Выходной сигнал Absolute BiSS-C
Выходной ток на канал -20...20 мА
Время нарастания сигнала 60 нс
Условия измерения времени нарастания сигнала CL=25пФ, RL=1кОм
Время спада сигнала 60 нс
Условия измерения времени спада сигнала CL=25пФ, RL=1кОм
Направление вращения положительный счет CW
Типичное потребление тока в состоянии покоя 22 мА
Макс. момент инерции кодового колеса 0,005 гсм²
Рабочая Температура -40...+125 °С
Ориентация выхода энкодера на фланце двигателя 0 °
Масса 5 г
