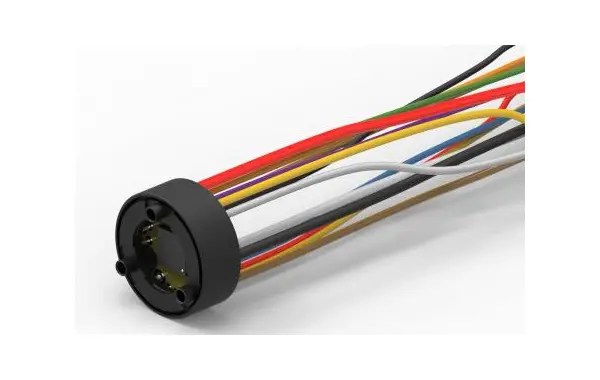

Энкодер Maxon ENX 16 EASY, 1–1024 CPT
Страна изготовления: Германия
Энкодеры: Инкрементальные энкодеры
Описание:
Энкодеры maxon ENX EASY отличаются прочной конструкцией и высоким качеством сигнала. ENX EASY INT Absolute — это стерилизуемый однооборотный абсолютный энкодер с 4096 шагами за оборот для интерфейсов SSI или BiSS-C.
Характеристики:
Счет за ход 512
Количество каналов 3
Линейный драйвер RS422
Макс. длина корпуса энкодера -1 мм
Макс. электрическая скорость 200000 об/мин
Макс. механическая скорость 200000 об/мин
ТЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение питания В пост.см. 5,0 В ± 10,0%
Выходной сигнал ОВОС РС 422
Выходной сигнал ИНК + КОММ
Используемая драйвером логика Дифференциал, EIA RS 422
Выходной ток на канал -20...20 мА
Время нарастания сигнала 60 нс
Условия измерения времени нарастания сигнала CL=25пФ, RL=1кОм
Время спада сигнала 60 нс
Условия измерения времени спада сигнала CL=25пФ, RL=1кОм
Мин. продолжительность состояния 62 нс
Направление вращения A перед B CW
Индексная позиция Низкий и B низкий
Индекс синхронизирован с AB Да
Типичное потребление тока в состоянии покоя 22 мА
Макс. момент инерции кодового колеса 0,005 гсм²
Рабочая Температура -40...+125 °С
Ориентация выхода энкодера на фланце двигателя 0°
ПРОДУКТ
Масса 5 г
