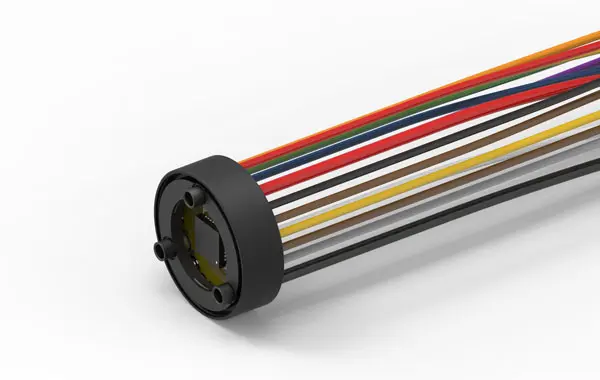

Энкодер Maxon ENX 19 EASY INT, 1-1024 отсчета за оборот, 3-канальный дифференциальный
Страна изготовления: Германия
Производитель: MAXON
Все датчики: Датчики положения (энкодеры, резольверы)
Энкодеры: Инкрементальные энкодеры
Описание:
Высокоточные энкодеры, тахометры постоянного тока и резольверы с высоким разрешением сигнала монтируются исключительно на двигателях со сквозными валами из соображений резонанса. Сборка требует настройки двигателей и может выполняться только на заводе-поставщике.
Характеристики:
Импульсы/N: 1
Каналы: 3
Линейный драйвер: RS422
Макс. длина корпуса энкодера -1,4 мм
Макс. электрическая скорость 200000 об/мин
Макс. механическая скорость 200000 об/мин
ТЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение питания, Вcc 5,0 В ± 10,0%
Выходной сигнал ОВОС РС 422
Выходной сигнал INC + COMM
Используемая драйвером логика Дифференциал, EIA RS 422
Выходной ток на канал -20...20 мА
Время нарастания сигнала 60 нс
Условия измерения времени нарастания сигнала CL=25пФ, RL=1кОм
Время спада сигнала 60 нс
Условия измерения времени спада сигнала CL=25пФ, RL=1кОм
Мин. продолжительность состояния 62 нс
Направление вращения A перед B CW
Индексная позиция Низкий & Дуть
Индекс синхронизирован с AB Да
Типичное потребление тока в состоянии покоя 22 мА
Макс. момент инерции кодового колеса 0,005 гсм²
Рабочая Температура -40...+125 °С
Ориентация выхода энкодера на фланце двигателя 0°
ПРОДУКТ
Масса 5 г
