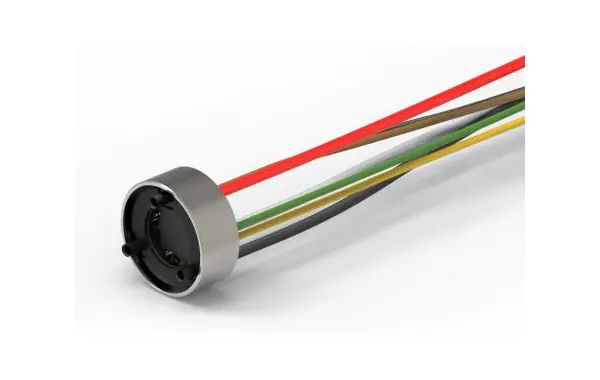

Энкодер Maxon ENX 19 EASY INT Absolute, с интерфейсом BiSS-C
Страна изготовления: Германия
Энкодеры: Абсолютные многооборотные энкодеры
Описание:
Высокоточные энкодеры, тахометры постоянного тока и резольверы с высоким разрешением сигнала монтируются исключительно на двигателях со сквозными валами из соображений резонанса. Сборка требует настройки двигателей и может выполняться только на заводе-поставщике.
Характеристики:
Шагов за ход 4096
Разрешение 12 бит, один оборот
Макс. длина корпуса энкодера 0 мм
Макс. электрическая скорость 200000 об/мин
Макс. механическая скорость 200000 об/мин
ТЕХНИЧЕСКИЕ ДАННЫЕ
Кодирование данных двоичный
Мин. тактовая частота 0,04 МГц
Макс. тактовая частота 10 МГц
Тайм-аут 6 нас
Напряжение питания, Вcc 5,0 В ± 10,0%
Выходной сигнал Абсолют BiSS-C
Выходной ток на канал -20...20 мА
Время нарастания сигнала 60 нс
Условия измерения времени нарастания сигнала CL=25пФ, RL=1кОм
Время спада сигнала 60 нс
Условия измерения времени спада сигнала CL=25пФ, RL=1кОм
Направление вращения положительный счет CW
Типичное потребление тока в состоянии покоя 22 мА
Макс. момент инерции кодового колеса 0,005 гсм²
Рабочая Температура -40...+125 °С
Ориентация выхода энкодера на фланце двигателя 0°
ПРОДУКТ
Масса 5 г
