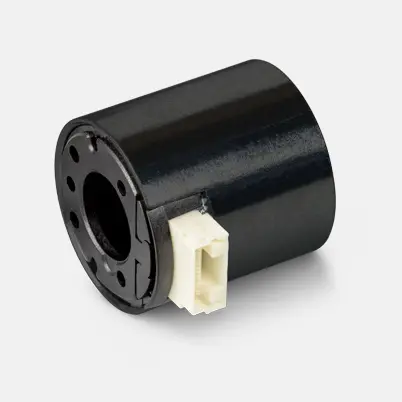

Энкодер Maxon ENX 22 EMT 65536 оборотов, многооборотный, с BiSS-C Schnittstelle 711113
Артикул: 711113
Страна изготовления: Германия
Энкодеры: Инкрементальные энкодеры
Описание:
Энкодеры maxon ENX отличаются прочной конструкцией и высоким качеством сигнала. ENX 22 EMT для IDX генерирует многооборотную и однооборотную информацию с разрешением 131 072 шага за оборот (однооборотный) и 65 536 оборотов (многооборотный). Для записи абсолютной информации этому кодировщику не требуется дополнительная буферная батарея. ENX 22 EMT — отличный выбор для контроля положения и скорости.
Характеристики:
Шагов за ход 131072
Разрешение 17 бит, один оборот
Линейный драйвер Да
Макс. длина корпуса энкодера 23 мм
Макс. электрическая скорость 12000 об/мин
Макс. механическая скорость 12000 об/мин
Кодирование данных двоичный
Мин. тактовая частота 0,08 МГц
Макс. тактовая частота 5 МГц
Тайм-аут 7 нас
Напряжение питания В пост.см. 5,0 В ± 10,0%
Выходной сигнал ОВОС РС 422
Выходной сигнал Абсолют БиСС-С
Выходной ток на канал -60...60 мА
Время нарастания сигнала 6 нс
Условия измерения времени нарастания сигнала CL=30пФ, RL=50Ом
Время спада сигнала 6 нс
Условия измерения времени спада сигнала CL=30пФ, RL=50Ом
Направление вращения положительный счет CW
Типичное потребление тока в состоянии покоя 60 мА
Макс. момент инерции кодового колеса 154 гсм²
Рабочая Температура -40...+105 °С
Ориентация выхода энкодера на фланце двигателя 0°
