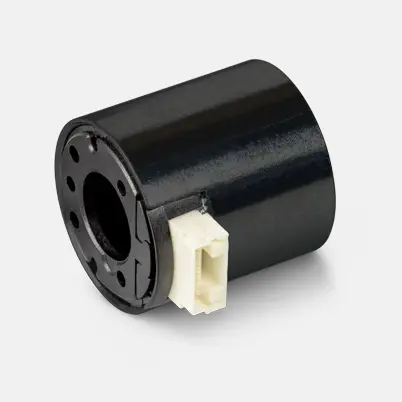

Энкодер Maxon ENX 22 EMT 65536 оборотов, многооборотный, с интерфейсом SSI
Артикул: ENX22EMT03
Страна изготовления: Германия
Энкодеры: Абсолютные многооборотные энкодеры
Описание:
Энкодеры maxon ENX отличаются прочной конструкцией и высоким качеством сигнала. ENX 22 EMT для IDX генерирует многооборотную и однооборотную информацию с разрешением 131 072 шага за оборот (однооборотный) и 65 536 оборотов (многооборотный). Для записи абсолютной информации этому кодировщику не требуется дополнительная буферная батарея. ENX 22 EMT — отличный выбор для контроля положения и скорости.
Характеристики:
Шагов за ход 131072
Разрешение 17 бит, один оборот
Линейный драйвер Да
Макс. длина корпуса энкодера 23 мм
Макс. электрическая скорость 12000 об/мин
Макс. механическая скорость 12000 об/мин
ТЕХНИЧЕСКИЕ ДАННЫЕ
Кодирование данных двоичный
Мин. тактовая частота 0,3 МГц
Макс. тактовая частота 1 МГц
Тайм-аут 7 нас
Напряжение питания, Вcc 5,0 В ± 10,0%
Выходной сигнал ОВОС РС 422
Выходной сигнал Абсолютный SSI
Выходной ток на канал -60...60 мА
Время нарастания сигнала 6 нс
Условия измерения времени нарастания сигнала CL=30пФ, RL=50Ом
Время спада сигнала 6 нс
Условия измерения времени спада сигнала CL=30пФ, RL=50Ом
Направление вращения положительный счет CW
Типичное потребление тока в состоянии покоя 60 мА
Макс. момент инерции кодового колеса 154 гсм²
Рабочая Температура -40...+105 °С
Ориентация выхода энкодера на фланце двигателя 0°
