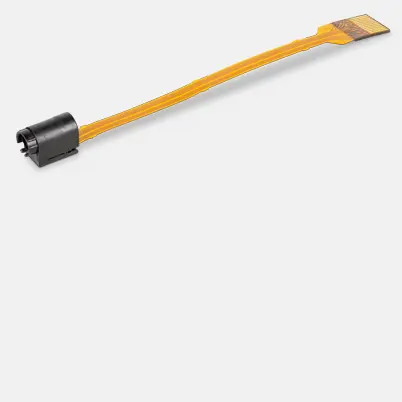

Энкодер Maxon ENX 4 MAG, 1-256 cpt, 3-канальный ENX4MAG04
Артикул: ENX4MAG04
Страна изготовления: Германия
Энкодеры: Инкрементальные энкодеры
Описание:
Энкодеры maxon ENX отличаются прочной конструкцией и высоким качеством сигнала. ENX MAG — компактный 3-канальный кодер. Разрешение до 256 отсчетов за оборот может быть запрограммировано на заводе. ENX MAG, оснащенный практичным питающим кабелем с гибкой печатью, идеально подходит для широкого спектра задач позиционирования и контроля скорости. Количество ходов можно настроить онлайн.
Характеристики:
Счет за ход 1
Количество каналов 3
Линейный драйвер Нет
Макс. длина корпуса энкодера 2,7 мм
Макс. электрическая скорость 100000 об/мин
Макс. механическая скорость 100000 об/мин
ТЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение питания, Вcc 3,3 В ± 10,0%
Выходной сигнал КМОП
Выходной сигнал Инкрементальный
Используемая драйвером логика Несимметричный, КМОП
Выходной ток на канал -4...4 мА
Время нарастания сигнала 10 нс
Условия измерения времени нарастания сигнала CL=25пФ, RL=1кОм
Время спада сигнала 10 нс
Условия измерения времени спада сигнала CL=25пФ, RL=1кОм
Направление вращения A перед B CW
Индексная позиция Низкий & Дуть
Индекс синхронизирован с AB Да
Типичное потребление тока в состоянии покоя 13 мА
Макс. момент инерции кодового колеса 0,0017 гсм²
Рабочая Температура -40...+100 °С
Ориентация выхода энкодера на фланце двигателя 0°
ПРОДУКТ
Масса 5 г
