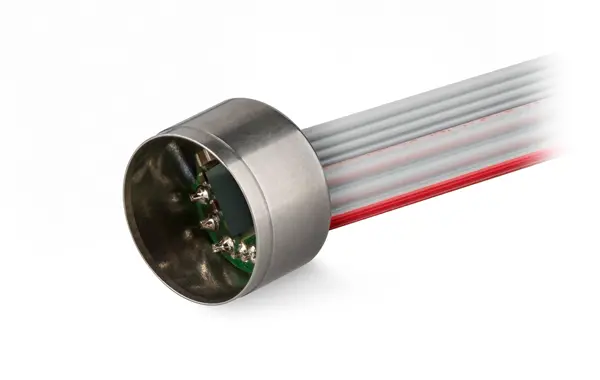

Энкодер Maxon ENX 8 EASY, 1-1024 CPT, 3-канальный дифференциальный ENX8EASY10
Артикул: ENX8EASY10
Страна изготовления: Германия
Энкодеры: Инкрементальные энкодеры
Описание:
Высокоточные энкодеры, тахометры постоянного тока и резольверы с высоким разрешением сигнала монтируются исключительно на двигателях со сквозными валами из соображений резонанса. Сборка требует настройки двигателей и может выполняться только на заводе-поставщике.
Характеристики:
Счет за ход 1024
Количество каналов 3
Линейный драйвер Нет
Макс. длина корпуса энкодера 0 мм
Макс. электрическая скорость 30000 об/мин
Макс. механическая скорость 80000 об/мин
ТЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение питания, Вcc 5,0 В ± 10,0%
Выходной сигнал КМОП
Выходной сигнал ИНК + КОММ
Используемая драйвером логика Несимметричный, КМОП
Выходной ток на канал -20...20 мА
Время нарастания сигнала 50 нс
Условия измерения времени нарастания сигнала CL=25пФ, RL=1кОм
Время спада сигнала 50 нс
Условия измерения времени спада сигнала CL=25пФ, RL=1кОм
Мин. продолжительность состояния 500 нс
Направление вращения A перед B CW
Индексная позиция Низкий & Дуть
Индекс синхронизирован с AB Да
Типичное потребление тока в состоянии покоя 17 мА
Макс. момент инерции кодового колеса 0,0015 гсм²
Рабочая Температура -20...+100 °С
Ориентация выхода энкодера на фланце двигателя 0°
ПРОДУКТ
Масса 5 г
