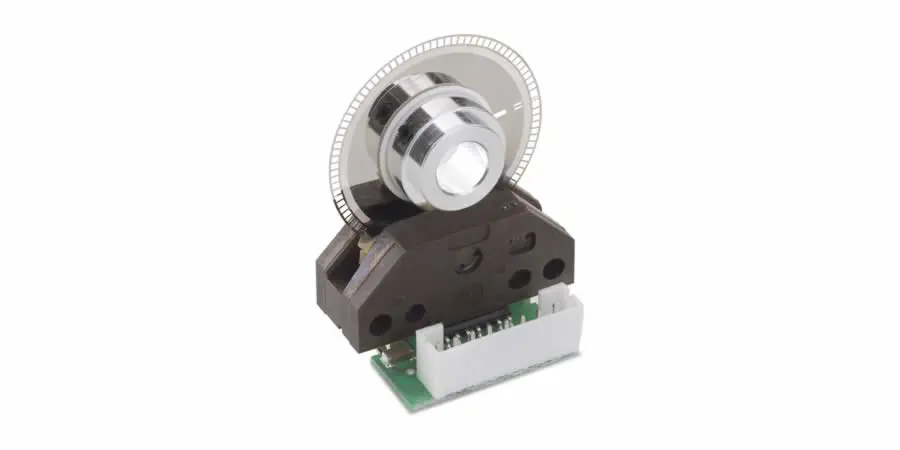

Энкодер Maxon HEDL 9140, 500 CPT, 3 канала, с линейным драйвером RS 422 386051
Артикул: 386051
Страна изготовления: Германия
Энкодеры: Инкрементальные энкодеры
Описание:
Высокоточные энкодеры, тахометры постоянного тока и резольверы с высоким разрешением сигнала монтируются исключительно на двигателях со сквозными валами из соображений резонанса. Сборка требует настройки двигателей и может выполняться только на заводе-поставщике.
Характеристики:
Счет за ход 500
Количество каналов 3
Линейный драйвер DS26LS31
Макс. механическая скорость 12000 об/мин
Диаметр вала -1 мм
ТЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение питания В пост.см. 5,0 В ± 10,0%
Выходной сигнал ОВОС РС 422
Используемая драйвером логика ОВОС РС 422
Макс. угловое ускорение 250000 рад/с²
Выходной ток на канал -20...20 мА
Время нарастания сигнала 180 нс
Условия измерения времени нарастания сигнала CL=25пФ, RL=11кОм, T=25°C
Время спада сигнала 40 нс
Условия измерения времени спада сигнала CL=25пФ, RL=11кОм, T=25°C
Сдвиг фазы 90 °е
Фазовый сдвиг, неточность 45 ° в.д.
Индекс синхронизирован с AB Да
Макс. момент инерции кодового колеса 0,6 гсм²
Рабочая Температура -40...+85 °С
Ориентация выхода энкодера на фланце двигателя -1°
