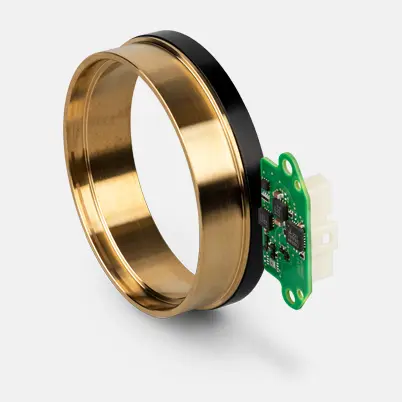

Энкодер Maxon TSX 85 MAG, 2560 отсчетов, осевой вывод кабеля 805434
Артикул: 805434
Страна изготовления: Германия
Энкодеры: Инкрементальные энкодеры
Описание:
Энкодеры maxon TSX характеризуются большим сквозным отверстием, плоской формой, внеосевой конструкцией и высоким качеством сигнала. Это позволяет использовать большие сквозные валы и обеспечивает огромную свободу проектирования. Эти устройства должны быть установлены на двигатели на заводе-поставщике, поскольку процесс установки точно настраивается для соответствующего двигателя.
Характеристики:
Разрешение 2560 бит, один оборот
Счет за ход 2560
Количество каналов 2
Линейный драйвер RS422
Макс. электрическая скорость 10000 об/мин
Макс. механическая скорость 10000 об/мин
ТЕХНИЧЕСКИЕ ДАННЫЕ
Тайм-аут -1 нас
Напряжение питания В пост.см. 5,0 В ± 10,0%
Выходной сигнал ОВОС РС 422
Выходной сигнал Инкрементальный
Выходной ток на канал -20...20 мА
Время нарастания сигнала 10 нс
Условия измерения времени нарастания сигнала КЛ = 50пФ
Время спада сигнала 10 нс
Условия измерения времени спада сигнала КЛ = 50пФ
Направление вращения A перед B CW
Типичное потребление тока в состоянии покоя 16 мА
Макс. момент инерции кодового колеса 375 гсм²
Рабочая Температура -40...+105 °С
Ориентация выхода энкодера на фланце двигателя 90°
