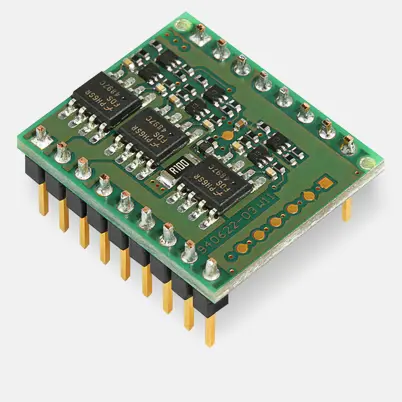

Модуль Maxon DEC 24/2, цифровой 1-Q-EC Усилитель 24 В/2 А, регулировка скорости, OEM-модуль 367661

Описание:

Характеристики:

Вес    4 г
Двигатели
ЕС-двигатели до    48 Вт
ДАТЧИК
Цифровые датчики Холла (ЕС-двигатели)    Да
РЕЖИМЫ РАБОТЫ
Регулятор скорости (разомкнутый контур)    Да
Регулятор скорости (замкнутый контур)    Да
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочее напряжение Вкубовый (мин.)    8 В
Рабочее напряжение Вкубовый (макс.)    24 В
Максимальное выходное напряжение (коэффициент * Вкубовый)    1
Максимальный выходной ток IМакс    3 А
Непрерывный выходной ток IПродолжение    2 А
ШИМ тактовая частота силового каскада    46,8 кГц
Частота дискретизации ПИ-регулятора скорости    0,25 кГц
Максимальная скорость (EC; 1 пара полюсов) блочной коммутации    80000 об/мин
Встроенный дроссель двигателя на фазу    0 мкГн
ВХОДЫ
Сигналы датчиков Холла    Н1, Н2, Н3
Цифровые входы    4
Функциональность цифровых входов    включение, направление, диапазон скоростей
Аналоговые входы    2
Разрешение, дальность, схема    10 бит, 0...+5 В, привязка к земле
Функциональность аналоговых входов    Установленное значение, текущий предел
ВЫХОДЫ
Цифровые выходы    1
Функциональность цифровых выходов    готовый
ВЫХОДЫ НАПРЯЖЕНИЯ
Напряжение питания датчика Холла    +5 В постоянного тока, макс. 35 мА
ЗАЩИТНЫЕ ФУНКЦИИ
Защитные функции    ограничение тока, защита от блокировки, избыточная температура, пониженное напряжение, повышенное напряжение, переходные процессы напряжения, короткое замыкание в кабеле двигателя
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
Температура – Рабочая температура (мин.)    -10 °С
Температура – Рабочая температура (макс.)    45 °С
Температура – Хранение (мин.)    -40 °С
Температура – Хранение (макс.)    85 °С
Влажность (без конденсации) (мин.)    20 %
Влажность (без конденсации) (макс.)    80 %
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вес    4 г
Размер (длина)    24,2 мм
Размер (ширина)    20,38 мм
Размер (высота)    12,7 мм
Установка    Монтируется на клеммные колодки с шагом 2,54 мм
