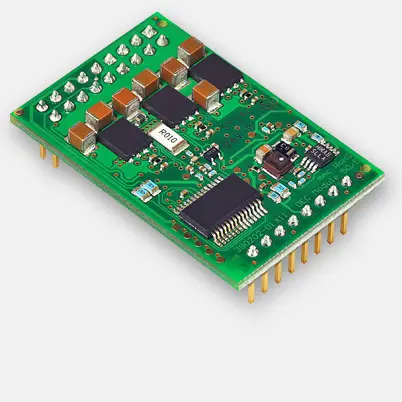

Модуль Maxon DEC 50/5, цифровой усилитель 1-Q-EC 50 В/5 А, регулировка скорости, OEM-модуль 380200

Описание:

Характеристики:

Масса:    9 г
МОТОР
ЕС-двигатели до:    250 Вт
ДАТЧИК
Цифровые датчики Холла (EC-двигатели): да
РЕЖИМЫ РАБОТЫ
Регулятор скорости (разомкнутый контур): да
Регулятор скорости (замкнутый контур): да
ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ
Рабочее напряжение, Вcc (мин.):    6 В
Рабочее напряжение, Вcc (макс.):    50 В
Макс. выходное напряжение (коэффициент * Вcc):    0,95
Макс. выходной ток Iмакс:    10 А
Постоянный выходной ток Icont :   5 А
Тактовая частота ШИМ силового каскада:    46,8 кГц
ПИ-регулятор скорости с частотой дискретизации:    0,25 кГц
Макс. эффективность:    94 %
Макс. скорость (EC; 1 пара полюсов) блочная коммутация:    80000 об/мин
Встроенный дроссель двигателя на каждую фазу:    0 мкГн
ВХОДЫ
Сигналы датчика Холла:    Н1, Н2, Н3
Цифровые входы:    4
Функциональность цифровых входов    включить, направление, диапазон скоростей
Аналоговые входы:    2
Разрешение, дальность, схема:    10 бит, 0…+5 В, относительно земли
Функциональность аналоговых входов    заданное значение, ограничение тока
ВЫХОДЫ
Цифровые выходы:    2
Функциональность цифровых выходов:    монитор скорости, готов
ВЫХОДЫ НАПРЯЖЕНИЯ
Напряжение питания датчика Холла:    +5 В постоянного тока, макс. 35 мА
ЗАЩИТНЫЕ ФУНКЦИИ
Защитные функции    ограничение тока, защита от блокировки, превышение температуры, пониженное напряжение, повышенное напряжение, переходные процессы напряжения, короткие замыкания в кабеле двигателя
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
Температура – ​​Эксплуатация (мин.):   -10 °С
Температура – ​​Эксплуатация (макс.):    45 °С
Температура – ​​Хранение (мин.):   -40 °С
Температура – ​​Хранение (макс.):   85 °С
Влажность (без конденсации) (мин.):    20 %
Влажность (без конденсации) (макс.):    80 %
МЕХАНИЧЕСКИЕ ДАННЫЕ
Масса:    9 г
Размер (длина):    43,18 мм
Размер (ширина):    27,94 мм
Размер (высота):    12,7 мм
Монтаж:    монтируется на клеммные колодки с шагом 2,54 мм
