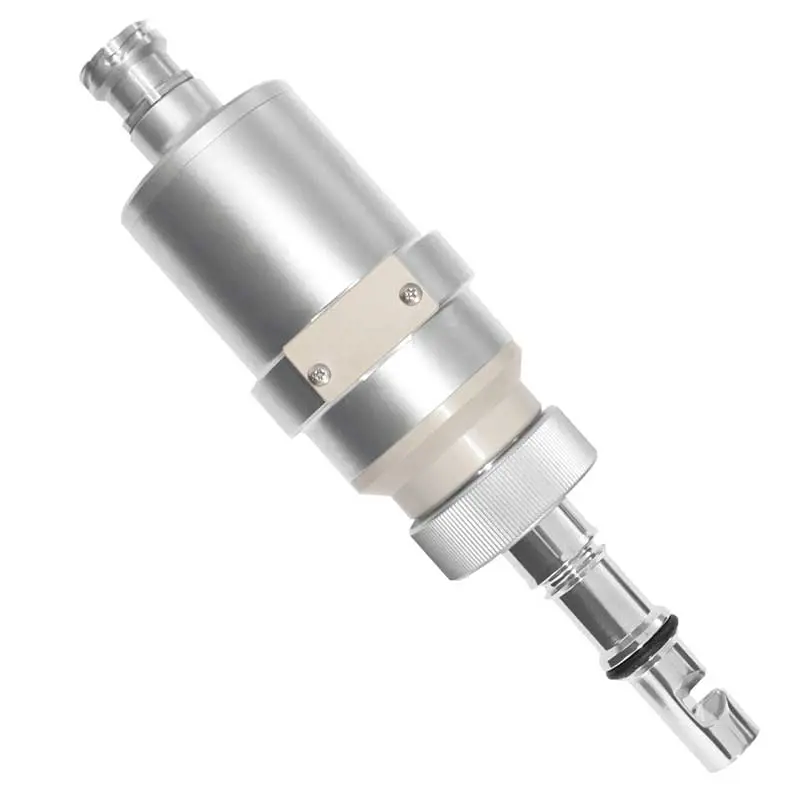

Датчик-зонд OPTEK AS16-F
Описание:
Модель AS16-F – это датчик-зонд высокой точности для измерения цвета. Он предназначен для использования в технологических трубопроводах для получения точных измерений концентрации с высоким уровнем воспроизводимости, линейности и разрешения.
Характеристики:
Принцип измерения: 1 канал: поглощение света;
Длина волны измерения: 430, 550 или 620 нм;
Детектор(-ы): 1 кремниевый фотодиод (герметично закрытый);
Диапазон измерений: любой диапазон измерений от 0-0,05 до 2 CU (зависит от длины волны);
Оптическая длина пути: 1, 5, 10, 20 или 40 мм;
Калибровка: Поглощение: CU (единицы концентрации), Калибровка для конкретного применения;
Источник света: Специальная вольфрамовая лампа накаливания, питание 5,0 В постоянного тока, 970 мА;
Разрешение: < ± 0,05 % от соответствующего диапазона измерений;
Воспроизводимость измерений: < ± 0,5 % от соответствующего диапазона измерений;
Линейность: < ± 1 % от соответствующего диапазона измерений (зависит от конкретного применения);
Защита: Все оптические детали имеют класс защиты IP65 или выше;
Материал: смачиваемые детали - нержавеющая сталь 1.4435 (SS 316L), dF<1%, BN2, поверхность - N5: Ra < 0,4 мкм (16 микроинч) электрополированная, корпус - нержавеющая сталь 1.4571 (SS 316Ti);
Присоединительный патрубок: Резьба G1-1/4 дюйма, ISO 228/1 для порта AS25 (аналогично порту Ingold), Диаметр 25 мм (D = 25 H7), Выточка для уплотнительного кольца под порт 30 мм и 60 мм;
Прокладки для порта: Уплотнительное кольцо 18,64 x 3,53 мм, EPDM (FDA / USP Class VI);
Глубина вставки: 35 мм (1,38 дюйма) + OPL при длине порта 60 мм (2,36 дюйма) или 135 мм (5,31 дюйма) + OPL при длине порта 60 мм (2,36 дюйма);
Технологическое давление: От 0 - 20 бар (0 - 290 фунтов на кв. дюйм);
Окошки: Сапфир (без уплотнений);
Принадлежности для установки: Приварные порты, адаптер Varivent (50.00), адаптер clamp (1,5 и 2,0 дюйма);
Температура процесса: Постоянная от 0 до 100°C (от 32 до 212°F), пиковая (60 мин/день) от 0 до 150°C (от 32 до 302°F) или пиковая (90 мин/день) от 0 до 130°C (от 32 до 266°F);
Температура окружающей среды: Работа от 0 до 40°C (от 32 до 104°F), Транспортировка от -20 до 70°C (от -4 до 158°F);
Адаптер для калибровки: нет;
Адаптер для калибровки, VB: Адаптер фильтра FH03 (сторона детектора) для калибровочного фильтра, используемого для калибровки датчика;
