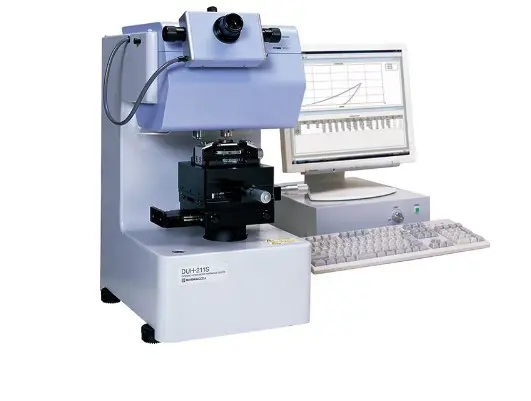

Динамический ультрамикротвердомер SHIMADZU DUH-211S
Артикул: 344-04251-ХХ
Страна изготовления: Япония
Описание:
Новая система оценки прочности микрообластей материалов, таких как полупроводники, БИС, керамика, жесткие диски, пленки, осажденные из паровой фазы, а также тонкие слои покрытия, не применявшиеся предыдущими твердомерами. Его также можно использовать для оценки твердости пластмасс и резин. Этот прибор уникальным образом измеряет динамическую глубину отпечатка, а не отпечаток после испытания. Это, в свою очередь, позволяет измерять очень тонкие пленки и поверхностные (обработанные) слои, которые невозможно измерить обычными методами. Кроме того, этот же метод предоставляет данные, необходимые для расчета модуля упругости испытуемых образцов.
Характеристики:
Диапазон испытательной силы: от 0,1 до 1961 мН (от 0,01 до 200 гс)
Диапазон глубины вдавливания: от 0 до 10 мкм
Минимальный дисплей: 0,0001 мкм
Режим тестирования: 3 типа (модель 211), 7 типов (модель 211S)
Требуемые характеристики ПК: Шина расширения
PCI Express ×1 (полноразмерный), мин. 2 слота. требуется более одного слота ×1 (или размер слота ×2 или более)
Этап образца: вертикальное расстояние: прибл. 60 мм
Этап образца: площадь: прибл. 125 (Ш) × 125 (Д) мм
Этап образца: диапазон движения столика: 25 мм в обоих направлениях X и Y
Этап для образцов: держатель образцов: размеры образца (т. е. 8 (толщина) × 30 (ширина) мм) при использовании тонкого крепления (тип 3).
Требуемые характеристики ПК: ОС: Windows® 10 Pro (64-разрядная версия)
Требуемые характеристики ПК: дисководы. привод компакт-дисков
Коммунальные услуги: электроснабжение
Однофазный, 100–115 В переменного тока ± 10 %, 230 В переменного тока ± 10 % (сопротивление заземления 100 Ом макс.)
Микрометр: эффективный диапазон измерения: 200 мкм (с объективом ×50)
Утилиты: энергопотребление: прибл. 100 Вт (не включая энергопотребление ПК)
Коммунальные услуги: заземление
Клемма заземления трехконтактных разъемов должна быть надлежащим образом заземлена с сопротивлением заземления 100 Ом или менее.
Утилиты: температура: рекомендуемая температура: 23±1°C. Допустимый диапазон: от 10°C до 35°C.
Утилиты: вибрация: горизонтальная вибрация: макс. 0,017 галлона. (при 10 Гц и более), макс. 0,01 мкм. (при частоте менее 10 Гц), Вертикальная вибрация: макс. 0,010 гал. (при 10 Гц и более), макс. 0,005 мкм. (менее 10 Гц)
Коммунальные услуги: влажность: 80% макс. (без конденсата)
Внешние размеры:
Тестер: прибл. 355 (Ш) × 405 (Г) × 530 (В) мм
Блок управления: прибл. 315 (Ш) × 375 (Г) × 110 (В) мм
Микрометр: минимальный шаг измерения: 0,01 мкм/импульс
Микрометр: детектор: оптический энкодер
Загрузочная единица: метод загрузки: электромагнитная катушка
Единица измерения смещения: линейность ±2% от полной шкалы (20 мкм)
Нагрузочная единица: диапазон испытательной силы: полная шкала от 0,1 до 1961 мН.
Загрузочная единица: точность испытательного усилия: ±19,6 мкН или ±1% от отображаемой испытательной силы, в зависимости от того, что больше
Единица загрузки: минимальный шаг измерения: 0,196 мкН (при испытательной силе не более 1,96 мН)
Единица измерения смещения: метод измерения: дифференциальный трансформатор
Единица измерения смещения: диапазон измерения: от 0 до 10 мкм
Единица измерения смещения: минимальный шаг измерения: 0,0001 мкм
Индентор: тип:
Индентор треугольной пирамиды с углом при вершине 115° (инденторы Виккерса и инденторы Кнупа доступны в качестве опции).
Микрометр: метод коллимации
Прямое соединение между энкодером и рукояткой управления; синхронизированное движение двух индексов
Индентор: радиус кончика: 0,1 мкм макс.
Оптический монитор: полное увеличение (микроскоп): ×500
Оптический монитор: объектив: ×50 (Можно прикрепить до 2 объективов.)
Оптический монитор: окуляр: ×10
Оптический монитор: метод освещения: отраженное освещение
Оптический монитор: источник света (лампа): светодиод: 3 Вт, 3 В
Оптический монитор: переключение светового пути: наблюдение или фотография (по выбору)
Масса:
Тестер: прибл. 60 кг
Блок управления: прибл. 5 кг
