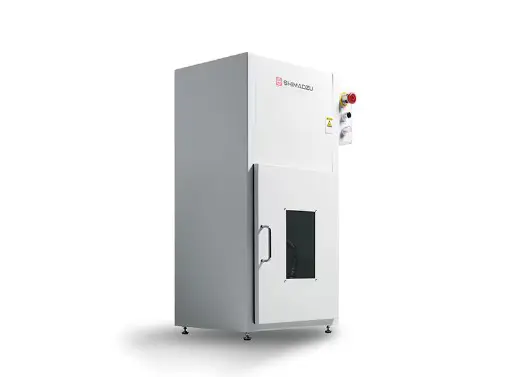

Испытательная машина SHIMADZU USF-2000A
Страна изготовления: Япония
Описание:
Ультразвуковая система усталостных испытаний.
Эта система ультразвукового испытания на усталость достигает частоты вибрации 20 кГц за счет применения вибрации, создаваемой пьезоэлектрическим элементом и усиливаемой рупором. Это не только значительно сокращает время цикла, но также помогает обнаруживать микроскопические дефекты и включения в высокопрочных стальных материалах, которые могут вызвать усталостные разрушения на уровне мегацикла.
Характеристики:
Частота испытаний: 20 кГц ±500 Гц (рекомендуемый диапазон испытаний: 20 кГц ±30 Гц)
Примечание. Частота испытания определяется на основе резонансной частоты образца.
Вибрация на кончике рупора: от ±10 до ±50 мкм
Диапазон испытательного напряжения: напряжение при смещении образца от ±10 до ±50 мкм.
Примечание. Значения напряжения зависят от формы образца и значений физических свойств.
Коэффициент напряжения: -1
Тестируемые материалы: материалы, способные резонировать на частоте 20 кГц и выделяющие минимальное тепло при резонансе.
Пример: высокопрочная сталь, дюралюминий, титановый сплав, алюминий и т. д.
Непроверяемые материалы - Материалы, которые не могут резонировать на частоте 20 кГц.
- Материалы, образцы которых трудно прикрепить.
- Материалы, которые выделяют значительное тепло во время резонанса на частоте 20 кГц из-за трения.
Примеры: смолы, керамика и т. д.
Требования к питанию: 3-фазное 200 В: 2 кВА (воздушный компрессор), 1-фазное 200 В: 3,5 кВА (система ультразвукового испытания на усталость), 1-фазное 100 В: 1 кВА (компьютер, регистратор перемещений, осушитель воздуха и т. д.)
Стандартное содержимое: основной блок системы ультразвукового испытания на усталость USF-2000A (включая стол), ультразвуковую резонансную систему, управляющий компьютер, программное обеспечение для контроля и измерения ультразвуковых испытаний, а также блок охлаждения (осушитель воздуха и линии сжатого воздуха).
Примечание. Воздушный компрессор для охлаждения не входит в комплект.
Необходимые дополнительные продукты: воздушный компрессор (для регионов с частотой 50 или 60 Гц) 3-фазный, 200 В: 2 кВА
Система измерения смещения (вихретоковый датчик смещения с разрешением 0,5 мкм).
Примечание. Для считывания напряжения, выдаваемого датчиком смещения, отдельно требуется высокоскоростной регистратор данных или цифровой осциллограф.
Калибратор смещения (высокопроизводительный микрометр CDE-25 C1)
Примечание. Системы могут быть выбраны без воздушного компрессора в тех случаях, когда заказчик будет поставлять сжатый воздух. Требуется расход сжатого воздуха 150 л/м при минимальном давлении 0,2 МПа.
