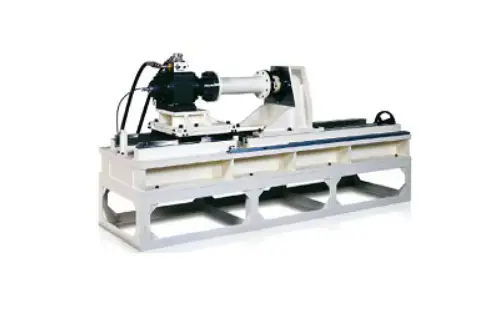

Испытательная система SHIMADZU EHF-TV1kNm-020
Страна изготовления: Япония
Описание:
Система испытаний на крутильные динамические и усталостные испытания.
Система испытания на крутильную динамику и усталость серии EHF-T проверяет характеристики прочности на кручение двигателей, турбин и моторов, а также валов, муфт и муфт, передающих крутящий момент, используемых в автомобилях, самолетах, вагонах, электродвигателях и машинах.
Характеристики:
Максимальная емкость: динамическая/статическая ±1/±1,5 кН/м
Метод загрузки: электрогидравлический сервопривод (перекрестная система)
Макс. угол скручивания: ±50 град.
Режим управления: контроль крутящего момента и контроль угла скручивания
Статическая точность: крутящий момент
В пределах ±1 % от указанного значения или в пределах ±0,05 % от динамического номинала, в зависимости от того, что больше
Статическая точность: угол скручивания
В пределах ±1,5 % от указанного значения или в пределах ±0,15 % от динамического номинала, в зависимости от того, что больше
Загрузочная рама (пространство для испытаний): S: расстояние между фланцами
от 0 до 1000 мм
Нагрузочная рама (пространство для испытаний): H: высота в центре крутящего момента 300 мм
Загрузочная рама (пространство для тестирования): F×E: площадь стола (ширина × длина) 700×1800мм
Загрузочная рама (пространство для тестирования): G: высота базовой стойки 600 мм
Загрузочная рама (пространство для тестирования): M: размер Т-образного паза (номинальный) 22 мм
Грузовая рама (испытательное пространство): вес (включая привод): прибл. 950 кг
Используемый гидравлический блок питания: модель QF-20B
