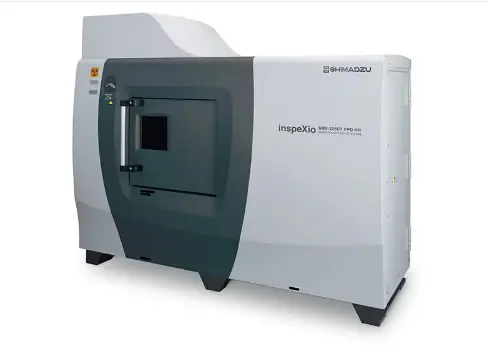

Микрофокусная рентгеновская КТ-система SHIMADZU inspeXio SMX-225CT FPD HR Plus
Страна изготовления: Япония
Описание:
Расширенные функциональные возможности и высочайшее качество изображения, которое опровергает традиционные представления inspeXio SMX-225CT FPD HR Plus InspeXio SMX-225CT FPD HR Plus — это высокопроизводительная микрофокусная рентгеновская КТ-система, оснащенная микрофокусным рентгеновским генератором Shimadzu и большим высокопроизводительным рентгеновским компьютером. Плоский детектор с разрешением. Большая зона обнаружения, входное разрешение, эквивалентное 14 мегапикселям, и улучшенный микрофокусный рентгеновский генератор с высокой выходной мощностью позволяют получать КТ-изображения с большим полем зрения, высоким разрешением и высокой контрастностью. Кроме того, улучшенная высокопроизводительная вычислительная система HPC inspeXio быстрее обрабатывает изображения. Эти разработки делают систему inspeXio SMX-225CT FPD HR Plus применимой для исследования, разработки или проверки широкого спектра образцов, от композитных материалов, таких как пластик, армированный стекловолокном (GFRP) и термопластичный ламинат, армированный непрерывным волокном (CFRTP), до материалов. крупные литые алюминиевые детали. *Конфигурация системы и принцип работы.
Конфигурация системы и принцип работы
Объект контроля (образец) помещается между генератором рентгеновского излучения и детектором, как показано ниже. Затем образец поворачивается на 360 градусов для сбора рентгеноскопических данных под разными углами и расчета изображений поперечного сечения.
Характеристики:
Рентгеновский генератор: номинальная мощность: 135 Вт
Функции поддержки сканирования: Функция отображения области 3D-КТ-сканирования: да
Требования к питанию: земля: заземление типа D (макс. сопротивление заземления 100 Ом)
Требования к электропитанию: управляющий компьютер: 100 В переменного тока ±10 %, 50/60 Гц, 1,5 кВА
Требования к питанию: основной блок: 200 В переменного тока ±10 %, 50/60 Гц, 3 кВА
Размер и масса специализированного стола: Ш1200 × Г700 × В1270 мм, прибл. 60 кг
Размер и масса защитной коробки: Ш2170 × Г1350 × В1857 мм, прибл. 3100 кг
Время сбора данных КТ: любое значение от 10 секунд до 60 минут.
Режимы сканирования: нормальное сканирование, полусканирование, сканирование со смещением, сканирование FS *1 , 2DCT *2 , CBCT *3
Функции поддержки сканирования: полностью автоматическое КТ-сканирование: да
Функции поддержки сканирования: позиционирование с помощью внешней камеры: да
Рентгеновский генератор: макс. напряжение трубки 225 кВ
Макс. Размер изображения КТ: конусно-лучевая КТ 4096 × 4096
Макс. Размер изображения КТ: двумерная КТ 4096 × 4096
Макс. вес образца 12 кг
Макс. размер выборки и область компьютерной томографии: диаметр 400 мм. Высота 300 мм.
Макс. входное разрешение (для смещенного сканирования): прибл. 14 000 000 пикселей
Детектор рентгеновских лучей Оттенки серого: 16 бит = 65 536 оттенков серого
Размер рентгеновского детектора: 16 дюймов
Рентгеновский детектор: плоский детектор
Доза внешней утечки: 1 мкЗв/ч макс.
Модель «inspeXio SMX-225CT FPD HR» этого оборудования включает «Plus» в качестве подназвания для моделей, оснащенных программным обеспечением управления CT inspeXio64 ver. 3.0.
*1 Сканирование FS: при веерном сканировании (FS) КТ-изображения получаются путем сканирования образца под углами поворота 60, 90 и 120 градусов.
*2 2DCT: двумерная компьютерная томография (2DCT) позволяет получить одно или три КТ-изображения из каждого КТ-скана.
*3 КЛКТ: Конусно-лучевая компьютерная томография (КЛКТ) позволяет получить несколько сотен КТ-изображений при каждом КТ-сканировании.
