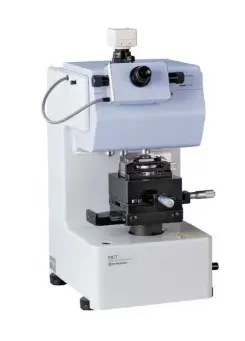

Микротестер сжатия SHIMADZU MCT 511

Описание:

Характеристики:

Загрузочная единица: метод загрузки:    электромагнитная сила

Индентор: Индентор верхнего давления
Тип: Плоский индентор (диаметр 50 мкм)
(Плоский индентор 500 мкм в качестве опции)
Материал: алмаз

Внешние размеры:
Тестер: прибл. Ш 355 × Г 405 × В 530 мм Блок управления: прибл. Ш 315 × Г 375 × В 110 мм

Коммунальные услуги: влажность
80% макс. (без конденсата)

Утилиты: вибрация
Горизонтальная вибрация: макс. 0,017 галлона. (при 10 Гц и более)
0,01 мкм макс. (при частоте менее 10 Гц)
Вертикальная вибрация: макс. 0,010 гал. (при 10 Гц и более)
0,005 мкм макс. (менее 10 Гц)

Утилиты: температура
Рекомендуемая температура: 23 ± 1°C. Допустимый диапазон: от 10°C до 35°C.

Коммунальные услуги: заземление *1
Заземляющие контакты 3-контактных разъемов должны быть подключены к сопротивлением не более 100 Вт.

Утилиты: энергопотребление
Прибл. 100 Вт (не включая энергопотребление ПК)

Доступные параметры тестирования: Источник питания
Однофазный переменный ток 100–115 В ± 10 %, переменный ток 230 В ± 10 % (сопротивление заземления 100 Ом макс.)

Доступные параметры испытаний: элементы обработки данных
Расчет прочности на сжатие, отображение параметров и результатов испытаний. Отображение
данных испытательной силы и смещения.
Отображение кривой испытательной силы/перемещения.
Отображение идентификационного значения испытательной силы/перемещения.
Отображение кривой прочности/диаметра частиц.
Отображение кривой смещения/времени.
Отображение прочности/ времени. кривая параметра

Доступные параметры испытаний: форма образца.
Частицы, волокна или другие формы

Доступные параметры тестирования: режим тестирования.
Испытание на сжатие, испытание на нагрузку-разгрузку, циклическое испытание

Стадия образца: диапазон горизонтального позиционирования
25 мм для направлений X и Y
Мин. шаг: 0,01 мм (0,001 мм с опцией)

Этап образца: площадь:  прибл. Ш 125 мм × Г 125 мм

Этап образца: диапазон вертикального позиционирования: прибл. 60 мм

Индентор: нижняя нажимная пластина:    плоская пластина SKS (в качестве опции доступна алмазная прижимная пластина)

Оптическая головка: мин. приращение:    0,01 мкм/импульс

Единица нагрузки: диапазон нагрузки (мН):    9.8 – 4903

Оптический монитор: общее увеличение: прибл. × 100, × 500 (× 200, × 400, × 1000 с опцией)

Загрузочная единица: точность загрузки: в пределах ± 1 % отображаемой испытательной силы или 0,1 мН (в зависимости от того, что больше)

Единица загрузки: разрешение (мкм):    5 (при испытании силой 49 мН или менее)

Единица измерения смещения: метод:    дифференциальный трансформатор

Единица измерения смещения: диапазон измерения (мкм):    0 – 10

Единица измерения смещения: мин. приращение (мкм):    0,0001

Единица измерения смещения: линейность:  в пределах ± 2% от полной шкалы

Оптический монитор: объектив:    × 10, × 50 (× 20, × 40, × 100 с опцией)

Оптическая головка: эффективный диапазон измерения:     прибл. 200 мкм (с объективом × 50)

Оптический монитор: окуляр:    × 10

Оптический монитор: метод освещения:    эпилюминесцентный

Оптический монитор: лампа освещения:    светодиод 3 Вт / 3 В

Оптический монитор: световой путь:
Возможно переключение между наблюдением и фотографией.

Оптическая головка: метод коллимации:
Прямое соединение между датчиком и рукояткой управления: синхронизированное движение двух индексов.

Оптическая головка: детектор:    оптический энкодер

Масса:    тестер: прибл. 60 кг Блок управления: прибл. 5 кг

*1 Данное изделие является прецизионным измерительным устройством. Особого внимания требуют условия установки изделия.
