Пневматические захваты для пряжи и кабелей SHIMADZU

Функции:
Подходит для пряжи, металлических кабелей и шнуров.
Модели с максимальной нагрузкой 0,05 кН (11 фунтов силы), 1 кН (220 фунтов силы) и 5 ​​кН (1100 фунтов силы)
Пневматическое действие обеспечивает быстрый зажим образца и повторяемую силу зажима.
Открытие и закрытие поверхности захвата контролируется оператором захвата.

Соответствующие материалы: пряжа, металлы

Соответствующие образцы: кабели, шнуры

Соответствующие стандарты: JIS K1013, JIS K1095

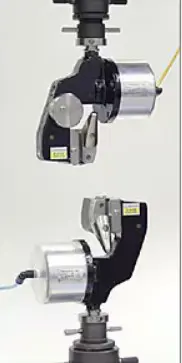

Эти пневматические захваты используются для испытаний пряжи и металлических тросов на растяжение и удерживают образцы с помощью ведущего вала. К образцу можно приложить начальное натяжение, чтобы облегчить установку и выравнивание образца, а пневматическое действие обеспечивает быструю и легкую установку образца.

Пневматические захваты для пряжи и кабелей доступны с максимальной нагрузкой до 5 кН (1100 фунтов силы). Для захватов с усилием 1 кН (220 фунтов силы) и 5 ​​кН начальное натяжение обеспечивается пружиной, а значения прилагаемой силы составляют от 0,2 Н (0,044 фунта силы) до 2 Н (0,44 фунта силы). Для захватов с усилием 50 Н дискретные силы 0,005 Н (0,0011 фунта-силы), 0,05 Н (0,011 фунта-силы) и 0,1 Н (0,022 фунта-силы) могут быть приложены с помощью грузов в качестве начального натяжения.

Доступны комплекты пневматических рукояток, состоящих из верхней и нижней рукояток с плоскими поверхностями. Эти пневматические захваты работают при максимальном давлении воздуха 0,7 МПа (7 кгс/см 2 , 102 фунта на квадратный дюйм). Таким образом, требуется оператор захвата, который сможет открывать и закрывать поверхности захватов. Кроме того, для создания давления воздуха необходим воздушный компрессор на 0,7 МПа (7 кгс/см 2 , 102 фунта на квадратный дюйм).

Вариантами привода захвата для захватов с нагрузкой 1 кН и 5 кН являются блок с донным клапаном или блокировочный выключатель с крестообразной головкой C-типа. Блокировочный переключатель типа C автоматически запускает траверсу, когда верхняя и нижняя поверхности захвата закрываются, а поверхности захвата автоматически освобождаются, когда траверса возвращается на исходную высоту после испытания. Для управления лицевой поверхностью рукояток с нагрузкой 50 Н можно использовать педальный клапан или ручной переключатель.

Блок донного клапана является наиболее часто используемым методом работы с захватом. Доступен в качестве аксессуара и совместим со всеми сериями универсальных тестеров. Для других операторов захвата доступны комплекты захватов, которые, помимо верхних и нижних захватов, включают в себя сам оператор захвата. Эти комплекты захватов адаптированы к конкретным моделям испытательных машин.

Пожалуйста, свяжитесь с местным представителем Shimadzu для получения дополнительной информации о комплектах рукояток и наличии воздушного компрессора в вашем регионе.

Дополнительное оборудование, необходимое для работы:
- Воздушный компрессор на 0,7 МПа (7 кгс/см 2 , 102 фунта на квадратный дюйм).
