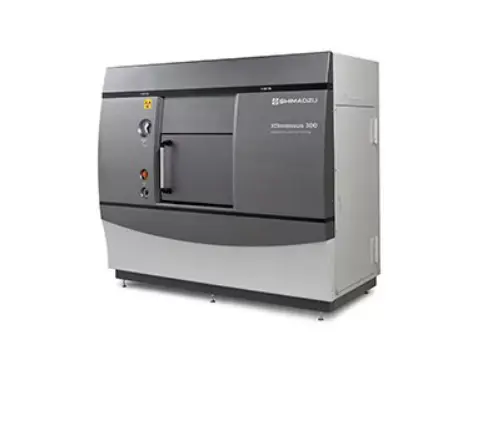

Система размерной рентгеновской компьютерной томографии SHIMADZU XDimensus 300
Страна изготовления: Япония
Описание:
«Новое измерение» в измерениях XDimensus 300 — это трехмерная рентгеновская КТ-система, способная измерять трехмерную внутреннюю и внешнюю геометрию внутренней части образца. Он оснащен крупномасштабным плоскопанельным детектором с высоким разрешением, который обеспечивает широкое поле зрения с отличным разрешением, запатентованным новым рентгеновским генератором Shimadzu, эффективность генерации рентгеновских лучей примерно в три раза выше, чем у наших предыдущих моделей, и новым программное обеспечение, обеспечивающее отличную работоспособность. Он также оснащен блоком кондиционирования воздуха для поддержания постоянной температуры внутри прибора, рамой, обеспечивающей высокую геометрическую стабильность, и сверхвысокоточным столиком для позиционирования образца. В результате он обеспечивает уровень точности измерения размеров, невозможный при использовании обычных систем рентгеновской компьютерной томографии. Shimadzu предлагает эту новую, беспрецедентную систему для измерения размеров, включая внутреннюю и внешнюю часть промышленных товаров, таких как формованные пластиковые детали и детали, отлитые под давлением из алюминия.
Характеристики:
Рентгеновский генератор: номинальная мощность: 135 Вт
Требования к питанию: Основной блок: однофазный, переменный ток 200 В ± 10 %, 50/60 Гц, 4 кВА
Макс. поле зрения: 300 мм диам.
Макс. вес образца: макс. 10 кг
Макс. размер образца: макс. 300 мм диам. × 210 мм
Целевой объект: смолы и легкие металлы
Доза внешней утечки: 1 мкЗв/ч макс.
Источник воздуха: от 0,6 МПа до 1 МПа, 60 SLPM мин.
Требования к питанию: земля: заземление типа D (макс. сопротивление заземления 100 Ом)
Требования к электропитанию: управляющий компьютер: однофазный, переменный ток 100 В ± 10 %, 50/60 Гц, 1,5 кВА
Требования к электропитанию: кондиционер: трехфазный, переменный ток 200 В ± 10 %, 50/60 Гц, 2,6 кВА
Размер и масса специализированного стола: Ш 1200 мм × Г 700 мм × В 1270 мм, прибл. 50 кг
Рентгеновский генератор: макс. напряжение трубки : 225 кВ
Размер и масса кондиционера: Ш 832 мм × Г 961 мм × В 1529 мм, прибл. 200 кг
Размер и масса защитной коробки: Ш 2195 мм × Г 1561 мм × В 1971 мм, прибл. 4000 кг
Макс. Размер изображения КТ: 2048 × 2048
Время сбора данных КТ: от 20 минут до 60 минут
Точность измерения *2 : Ошибка расстояния до сферы. ± (3,8 + L/50) мкм
Точность измерения *1 : Ошибка зондирования |ПС| + ПФ = 5,0 мкм *2
Макс. Область КТ: ø300 мм × В 210 мм
Макс. Размер и вес образца: ø300 мм × В 300 мм, макс. 10 кг.
Детектор рентгеновских лучей Оттенки серого: 16 бит, 65536 оттенков серого.
Рентгеновский детектор: плоский детектор
Точность (погрешность сферического расстояния): ±(3,8+L/50) мкм
*1 Точность измерения Соответствует стандарту VDE/VDI 2630 часть 1.3
*2 Погрешность зондирования SRD = 200 мм, в центре рентгеноскопического изображения
